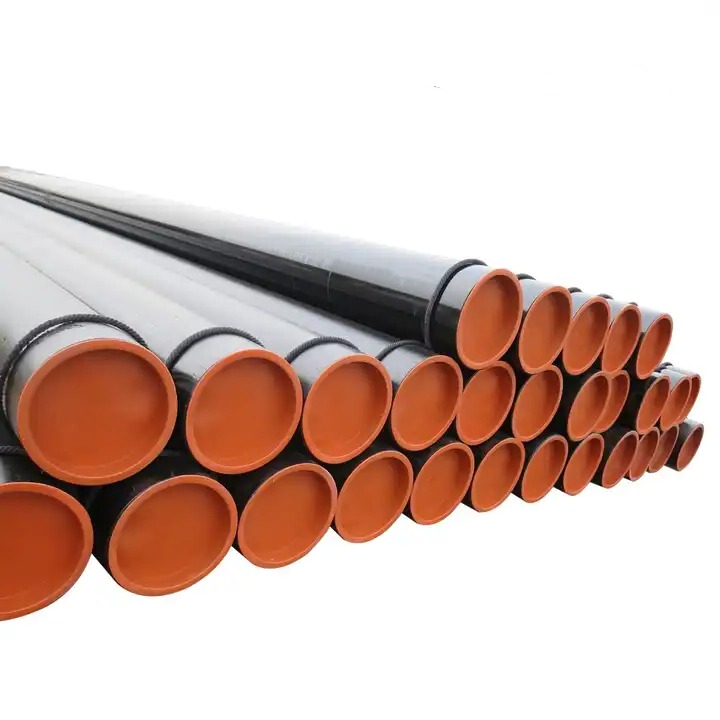

أنابيب الصلب الكربوني API 5L Grade X65 PSL1 وPSL2
هندسة التحمل: دراسة شاملة لأنابيب الصلب الكربوني API 5L Grade X65 PSL1 وPSL2
في عالم نقل الطاقة الواسع الذي لا يرحم, خط الأنابيب هو الغيب, الشريان المتجانس للحضارة العالمية. سلامة هذه الشبكة الواسعة بأكملها، التي تعبر القارات, يقاوم الضغوط التكتونية, ويقاوم الضغط الداخلي الهائل - ويعتمد على مواصفات الفرد, المواد التأسيسية: **أنابيب الصلب الكربوني بدرجة API 5L X65**. هذه المادة ليست سلعة عامة; إنها تمثل فئة متخصصة للغاية من السبائك المنخفضة عالية القوة ($\نص{HSLA}$) فُولاَذ, تم تصميمها لتقديم أداء استثنائي حيث لا يكون الفشل مجرد تكلفة, لكن كارثة. الرحلة التقنية إلى درجة API 5L X65 هي, لكن, غير مكتمل بدون استكشاف عميق وصارم لمستوي الجودة المحددين: **بسل1** (مستوى مواصفات المنتج 1) و **PSL2** (مستوى مواصفات المنتج 2). هذا التمييز هو حجر الأساس لهندسة خطوط الأنابيب الحديثة, معيار الفصل, الجودة الأساسية من النزاهة العالية, أداء المهام الحرجة الذي تتطلبه مشاريع النقل الأكثر تحديًا على مستوى العالم.
إن اختيار X65 مدفوع بضرورات اقتصادية وهندسية قوية. مع الحد الأدنى المضمون من قوة الخضوع $65,000 \نص{ رطل لكل بوصة مربعة}$ (تقريبًا $450 \نص{ MPa}$), يسمح X65 للمصممين بتحديد **سمك جدار أرق** بشكل ملحوظ مقارنة بالدرجات الأقل (مثل $text{الصف ب}$ أو X42) مع الحفاظ على قدرة الضغط المطلوبة. ويترجم هذا الانخفاض في سمك الجدار مباشرة إلى توفير هائل في تكلفة المواد, تقليل وقت اللحام, وخفض النفقات الإجمالية للمشروع. لكن هذه الكفاءة تأتي مصحوبة بتحديات معدنية مرتفعة: كيفية تحقيق هذه القوة العالية دون المساس بليونة المادة, صلابة كسرها, و, الأكثر أهمية, **قابلية اللحام الميدانية**. الجواب لا يكمن فقط في كيمياء X65, ولكن في الصارم, ضوابط الجودة متباينة من PSL1 وPSL2.
أنا. تعدين X65: موازنة القوة مع قابلية اللحام
تبدأ الرحلة إلى X65 في مصنع الصلب, حيث يتم تصميم القوة بدقة من خلال تقنية تعرف باسم **المعالجة الحرارية الميكانيكية الخاضعة للتحكم ($\نص{TMCP}$)** أو المتداول الخاضع للرقابة. على عكس الفولاذ التقليدي, لا تعتمد قوة X65 على المحتوى العالي من الكربون (مما يجعلها عرضة للتشقق أثناء اللحام الميداني). بدلاً من, $\نص{TMCP}$ ينقي البنية المجهرية, إنتاج هيكل الفريت-باينيت فائق الدقة, في حين أن عناصر السبائك الدقيقة - بشكل رئيسي النيوبيوم ($\نص{ملحوظة}$), الفاناديوم ($\نص{V}$), والتيتانيوم ($\نص{ل}$)- تعزيز تصلب هطول الأمطار. وهذا يسمح لـ X65 بتحقيق هدفه $450 \نص{ MPa}$ قوة الخضوع مع الحفاظ على مكافئ منخفض الكربون نسبيًا ($\نص{م}$).
النص ${م}$ ربما يكون المؤشر المعدني الأكثر أهمية لأي خط أنابيب فولاذي. وهي قيمة محسوبة ($\نص{م}_{\نص{IIW}}$ أو $ النص{ص}_{سم}$) الذي يلخص تأثير التصلب الجماعي لجميع عناصر صناعة السبائك. لX65, النص $ {م}$ يجب أن تبقى منخفضة (عادة أدناه $0.43$ للحصول على أعلى جودة الأنابيب) لمنع تكوين المارتنسيت الهش في المنطقة المتأثرة بالحرارة ($\نص{منطقة الخطر}$) أثناء التبريد السريع للحام الميداني. إذا كان $text{م}$ مرتفع جدًا, يصبح الأنبوب شديد التأثر بـ **التشقق البارد الناجم عن الهيدروجين**, تتطلب التسخين المفرط, مما يبطئ البناء ويزيد التكلفة. لذلك, يعد التطبيق الناجح لـ X65 بمثابة عملية توازن أنيقة: تعظيم القوة مع تقليل $text{م}$ لضمان السلامة, تصنيع المجال الاقتصادي. ينعكس هذا التوتر الأساسي ويتم حله على الفور ضمن مواصفات API 5L PSL.
ثانيا. التقسيم التعريفي: PSL1 مقابل PSL2
يحدد معيار API 5L مستويين متميزين لمواصفات المنتج, وX65, هذا التمييز ليس حاشية بسيطة ولكنه القرار الفني المركزي الذي يؤثر على ملف تعريف مخاطر المشروع بأكمله, يكلف, وعمر. يحدد الفرق بين PSL1 وPSL2 مستوى الضمان الذي يجب على الشركة المصنعة توفيره فيما يتعلق بصلاحية الأنبوب للخدمة.
بسل1: المواصفات التأسيسية
يمثل PSL1 الأساسي, الحد الأدنى القياسي للصف X65. ويضمن الحد الأدنى من متطلبات الإنتاجية وقوة الشد ويحدد الحدود الأساسية للكربون, المنغنيز, الفوسفور, وكبريت. فهو يوفر موثوقة, أنابيب سليمة من الناحية الهيكلية مناسبة للتطبيقات غير الحرجة, ضغط معتدل, أو البيئات التي يتم فيها احتواء عواقب الفشل نسبيًا. خلال PSL1, متطلبات تتبع المواد واختبارات محددة غير مدمرة ($\نص{NDT}$) أقل صرامة. على سبيل المثال, اختبار صلابة الكسر (شاربي على شكل حرف V) عادةً ما يكون **اختياريًا** أو مطلوبًا فقط بناءً على طلب المشتري. لا يوجد حد إلزامي للحد الأقصى لمكافئ الكربون, مما يعني أن أنبوب PSL1 X65 قد يتطلب إجراءات لحام أكثر دقة في الميدان من نظيره PSL2.
PSL2: معيار المهمة الحرجة
يقوم PSL2 بتحويل أنبوب X65 من مكون قياسي إلى مكون معتمد, هيكل عالي النزاهة. يفرض PSL2 مجموعة من المتطلبات الإضافية التي تعتبر بالغة الأهمية للضغط العالي, القطر الكبير, درجة حرارة منخفضة, أو تطبيقات الخدمة الحامضة حيث تكون السلامة العامة وحماية البيئة ذات أهمية قصوى. تكلفة أنبوب PSL2 أعلى بالضرورة, مما يعكس الزيادة الهائلة في الاختبارات, الوثائق, ودقة مراقبة الجودة. تتضمن الاختلافات الإلزامية الرئيسية في PSL2 ما يلي:: **الحدود القصوى الإلزامية لمكافئ الكربون ($\نص{م}$)** لضمان قابلية اللحام; **اختبار تأثير Charpy V-Notch الإلزامي** (ضمان المتانة); و **إلزامية $100\%$ الفحص غير المدمر** لجسم الأنبوب ولحامات التماس, غالبًا ما يتضمن اختبار الموجات فوق الصوتية الآلي ($\نص{أوت}$). مواصفات PSL2 هي التزام هندسي بأن الأنبوب لن يتحمل الضغط فحسب، بل سيمنع أيضًا الكسر الهش قبل أن يتمكن من الانتشار بشكل كارثي على طول الخط.
| المعلمة | بسل1 (الجودة القياسية) | PSL2 (جودة عالية) |
|---|---|---|
| قوة العائد (دقيقة.) | $450 \نص{ MPa}$ ($65,000 \نص{ رطل لكل بوصة مربعة}$) | $450 \نص{ MPa}$ ($65,000 \نص{ رطل لكل بوصة مربعة}$) |
| قوة الشد القصوى (دقيقة.) | $535 \نص{ MPa}$ ($77,000 \نص{ رطل لكل بوصة مربعة}$) | $535 \نص{ MPa}$ ($77,000 \نص{ رطل لكل بوصة مربعة}$) |
| الحد الأقصى الإلزامي. حد CE | لا يوجد حد أقصى إلزامي | الحد الأقصى الإلزامي $text{م}$ محدد (على سبيل المثال, $\ال 0.43$) |
| صلابة الكسر ($\نص{CVN}$) | اختياري/المشتري محدد | إلزامي, الحد الأدنى من طاقة الامتصاص المطلوبة |
| اختبار غير مدمر ($\نص{NDT}$) | الحد الأدنى من المتطلبات, في كثير من الأحيان أخذ العينات | $100\%$ الفحص الحجمي لجسم الأنبوب وطبقات اللحام (إلزامي) |
ثالثا. التركيب الكيميائي: الوصفة تحت التدقيق
متطلبات التركيب الكيميائي لـ X65 هي حيث يتم تحديد التفوق الفني لـ PSL2 بشكل أكثر وضوحًا. بينما يجب أن يلتزم كلا المستويين بالحد الأدنى من الخواص الميكانيكية, تعكس الحدود المفروضة على عناصر صناعة السبائك في PSL2 بشكل مباشر الحاجة إلى سلوك يمكن التنبؤ به أثناء السرعة العالية, اللحام الميداني الآلي.
أهمية حدود P و S
لجميع درجات الأنابيب الفولاذية, الفوسفور ($\نص{ص}$) والكبريت ($\نص{س}$) يتم التحكم فيها بإحكام الشوائب. إنهم يميلون إلى الانفصال عند حدود الحبوب, تقليل صلابة الفولاذ بشكل كبير وجعله عرضة للتمزق الصفائحي والفصل المركزي, وخاصة في الأنابيب الملحومة. ل **X65 PSL2 **, الحدود القصوى على $text{ص}$ و $ النص{س}$ أقل بكثير من PSL1, في كثير من الأحيان توج في $0.025\%$ و $0.015\%$ على التوالى, أو حتى أكثر إحكاما. وهذا يتطلب ممارسات أنظف لصناعة الصلب (التكرير الثانوي) ويساهم بشكل مباشر في توحيد أكثر, بنية مجهرية قوية, وهو أمر ضروري للبقاء على قيد الحياة من التعب والضغوط الدورية لخط الضغط العالي.
النص الإلزامي ${م}$ الحد الأقصى في PSL2
كما لوحظ, إن المتطلبات الكيميائية الأكثر تحديدًا لـ **PSL2** هي الحد الأقصى الإلزامي لمكافئ الكربون ($\نص{م}$)**. يفرض API 5L أنه بالنسبة لأنبوب PSL2 أعلى من قطر معين, النص $ {م}$ يجب حسابها ويجب ألا تتجاوز القيمة القصوى المحددة (على سبيل المثال, $0.43$ أو $0.45$). هذا هو ضمان الشركة المصنعة لمالك خط الأنابيب بأنه يمكن لحام الأنبوب بأمان في الحقل باستخدام المعيار, إجراءات فعالة (سخن منخفض, سرعة لحام عالية) دون التعرض لخطر التشقق الناتج عن الهيدروجين. في المقابل, قد يلبي أنبوب PSL1 X65 من الناحية الفنية متطلبات القوة, ولكن $text{م}$ يمكن أن يكون أعلى, إجبار المستخدم على تنفيذ مكلفة, إجراءات التسخين البطيئة في الميدان.
| عنصر | بسل1 (الأعلى) | PSL2 (الأعلى) | الأساس المنطقي لحدود PSL2 |
|---|---|---|---|
| الكربون ($\نص{ج}$) | $0.28$ (سلس) / $0.26$ (ملحومة) | $0.22$ (سلس) / $0.22$ (ملحومة) | أقل $text{ج}$ يقلل مباشرة $text{م}$ وخطر التكسير البارد. |
| المنغنيز ($\نص{من}$) | $1.65$ | $1.60$ | يتم التحكم فيه للحفاظ على القوة دون الإفراط في $text{م}$. |
| الفوسفور ($\نص{ص}$) | $0.030$ | $0.025$ | تقليل خطر الانفصال والتقصف. |
| الكبريت ($\نص{س}$) | $0.030$ | $0.015$ | يحسن بشكل كبير المتانة وسلامة اللحام. |
| مكافئ الكربون ($\نص{م}_{\نص{IIW}}$) | لا يوجد حد | إلزامي $le 0.43$ (عادي) | ضمان قابلية اللحام في الحقل دون التسخين الزائد. |
رابعا. الخواص الميكانيكية والضرورة المطلقة للمتانة
في حين أن الحد الأدنى لقوة الخضوع لـ X65 هو نفسه لكل من PSL1 وPSL2, الفرق الحقيقي يكمن في ضمان الليونة و, الأهم من ذلك, **صلابة الكسر **. تتجاوز المتطلبات الفنية لـ PSL2 اختبار الشد البسيط.
صلابة الكسر: النص ${CVN}$ تفويض
لأي خط أنابيب يعمل في الطقس البارد (والتي تشمل بيئات الدفن العميقة), خطر الكسر الهش أمر بالغ الأهمية. من المحتمل أن يؤدي عيب صغير إلى حدوث صدع ينتشر بسرعة الصوت لمئات الكيلومترات. النص ${PSL2}$ تتصدى المواصفات لهذا الخطر من خلال فرض **Charpy V-Notch ($\نص{CVN}$) اختبار التأثير**. يقيس هذا الاختبار قدرة الفولاذ على امتصاص الطاقة عند درجة حرارة منخفضة محددة (غالبًا $0^circtext{ج}$ أو $-20^circtext{ج}$), مما يوفر قياسًا مباشرًا لصلابة المادة، أي قدرتها على مقاومة الكسر السريع. الحد الأدنى المطلوب $text{CVN}$ يتم تحديد مستوى الطاقة لكل من جسم الأنبوب ومعدن اللحام, ضمان أنه حتى لو بدأ الكراك, سوف يمتص الفولاذ القاسي طاقة كافية **لإيقاف الكسر** قبل أن يصبح كارثيًا. هذا المطلب الحاسم **اختياري** في PSL1, جعل PSL2 لا غنى عنه لجميع مسارات خطوط الأنابيب ذات الأهمية العالية.
اختبارات الليونة والتسطيح
يتطلب كل من PSL1 وPSL2 اختبار الليونة (استطالة في اختبار الشد) وغالبًا ما يتم إجراء **اختبار التسطيح** للأنابيب غير الملحومة أو **اختبار الانحناء** للأنابيب الملحومة. لكن, للأنابيب الملحومة PSL2 (غالبًا ما يتم إنتاجه عبر $text{رأى}$ أو $ النص{DSAW}$), يعد اختبار الانحناء خطوة إلزامية لضمان الجودة, التحقق من السلامة الهيكلية والمرونة لدرزة اللحام نفسها في ظل التشوه البلاستيكي الشديد.
| ملكية / امتحان | متطلبات PSL1 | متطلبات PSL2 | دلالة |
|---|---|---|---|
| قوة العائد ($\سيجما_{ذ}$) دقيقة. | $450 \نص{ MPa}$ | $450 \نص{ MPa}$ | متطلبات قوة التصميم الأساسية. |
| قوة الشد القصوى ($\سيجما_{نهاية الخبر}$) دقيقة. | $535 \نص{ MPa}$ | $535 \نص{ MPa}$ | مقاومة التمزق. |
| صلابة الكسر ($\نص{CVN}$) | لا يوجد شرط إلزامي | إلزامي ($نص محدد{جول}$ في درجة حرارة منخفضة) | يمنع انتشار الكسر الهش (اعتقال الكراك). |
| اختبار ثني التماس اللحام | إلزامية للأنابيب الملحومة | إلزامية للأنابيب الملحومة | يتحقق من ليونة معدن اللحام وسلامة الانصهار. |
V. التصنيع والاختبارات غير المدمرة (NDT) الصرامة
يجب التحكم في عملية التصنيع نفسها لتلبية متطلبات PSL2 الصارمة, مع خضوع المنتج النهائي لنظام فحص أكثر صرامة بشكل كبير.
عمليات التصنيع
يتم إنتاج الأنابيب X65 عبر كليهما بدون خياطة ($\نص{SMLS}$) وطرق اللحام. يفضل استخدام الأنابيب غير الملحومة للضغط العالي, قطر أصغر, أو تطبيقات الجدران السميكة. الأنابيب الملحومة ضرورية لخطوط النقل ذات القطر الكبير. لأنابيب PSL2 X65, النص $ {DSAW}$ (ملحومة بالقوس المغمور المزدوج) غالبًا ما يتم تكليف هذه العملية بجودتها الفائقة والتحكم في كيمياء معدن اللحام. $\نص{DSAW}$ يوفر توحيدًا ممتازًا وأعلى مستوى ممكن من سلامة اللحام للأنابيب الكبيرة, ضروري للتغلب على ضغوط التعب الكامنة في نقل الغاز أو الزيت عالي الضغط.
ال $100\%$ $\نص{NDT}$ التزام
والفرق الأساسي في ضمان الجودة النهائية هو نطاق الاختبارات غير المدمرة. ل **PSL1**, $\نص{NDT}$ يمكن أن يعتمد حجم خط اللحام على أخذ عينات إحصائية, وقد يكون اختبار جسم الأنبوب في حده الأدنى. ل **PSL2**, الالتزام مطلق: **$100\%$ الفحص الحجمي** لكامل خط اللحام و **$100\%$ يعد الفحص غير المدمر** لجسم الأنبوب بالكامل أمرًا إلزاميًا. وهذا يعني غالبًا أنه يتم فحص كل ملليمتر من طول الأنبوب عن طريق اختبار الموجات فوق الصوتية الآلي ($\نص{أوت}$) للكشف عن العيوب الداخلية, التصفيحات, أو الشوائب التي يمكن أن تؤثر على سلامة جدار الأنابيب تحت ضغط شديد. وهذا إجراء مكلف ولكنه لا غنى عنه للضمان, ضمان عدم إفلات أي عيب في التصنيع من الكشف قبل دفن الأنبوب.
| متطلبات | مواصفات PSL1 | مواصفات PSL2 | التحقق من العملية |
|---|---|---|---|
| طريقة التصنيع | $\نص{SMLS}$, $\نص{فدان}$, $\نص{رأى}$ مسموح | عادة $text{SMLS}$ أو $ النص{DSAW}$ مطلوب | تم التحقق منها من خلال الوثائق ومراجعة المطاحن. |
| لحام التماس $text{NDT}$ | التصوير الشعاعي أو UT (في كثير من الأحيان أخذ العينات) | $100\%$ اختبار الموجات فوق الصوتية الآلي ($\نص{أوت}$) | يضمن الاندماج الكامل وغياب العيوب المستوية. |
| جسم الأنبوب $text{NDT}$ | ليس إلزاميا | التفتيش الحجمي الإلزامي (يوتا/إت) | يكتشف التصفيحات أو الشوائب في جسم الفولاذ. |
| اختبار الهيدروستاتيكي | إلزامي (الحد الأدنى من الضغط) | إلزامي (الحفاظ على الحد الأدنى من الضغط لفترة محددة) | التحقق المادي النهائي لقدرة احتواء الضغط. |
الاختيار الحاسم لمستوى المواصفات
الأنابيب الفولاذية API 5L Grade X65 هي تتويج لعقود من الأبحاث المعدنية, توفير القوة الأساسية اللازمة لشبكة الطاقة الحديثة. حتى الآن, يكمن المقياس الحقيقي لأدائه الفني بالكامل في الاختيار بين PSL1 وPSL2. يوفر أنبوب X65 PSL1 موثوقًا, حل منخفض التكلفة للتطبيقات القياسية, بمثابة الضمان الأساسي للجودة في الصناعة.
الأنبوب **X65 PSL2**, لكن, يمثل الذروة المطلقة لهندسة الأنابيب غير السبائكية. إلزامية, حدود مقيدة على $text{م}$ ضمان قابلية اللحام الميدانية يمكن التنبؤ بها, في حين أن متطلباته التي لا غنى عنها لـ $text{CVN}$ صلابة و $100\%$ $\نص{NDT}$ توفير الضمان النهائي ضد الكسر الهش والفشل الكارثي. في أي ارتفاع الضغط الحرجة, مشروع نقل عالي العواقب, التدابير الفنية لمواصفات X65 PSL2 ليست ميزات فاخرة اختيارية; إنها بوليصة التأمين الأساسية وغير القابلة للتفاوض ضد المخاطر البيئية والفشل الهندسي, ضمان بقاء خط الأنابيب طوال فترة التصميم المقصودة بالكامل.
