Boru makarası imalatı: Kapsamlı bir analiz

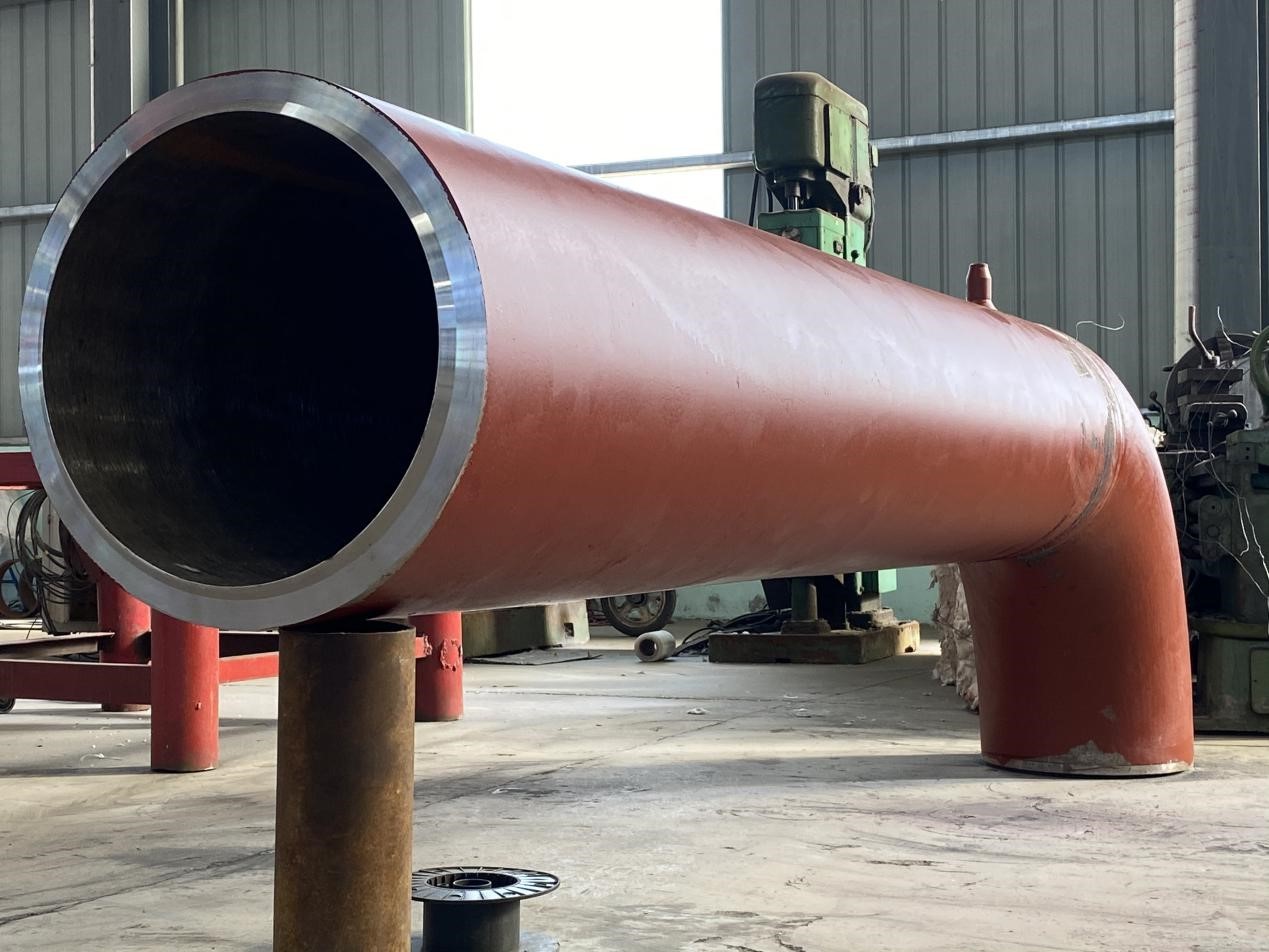

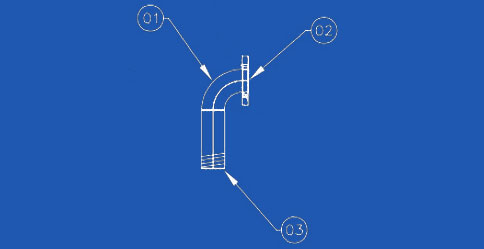

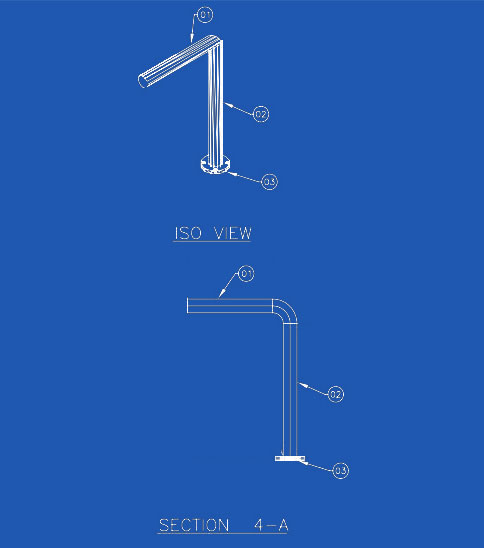

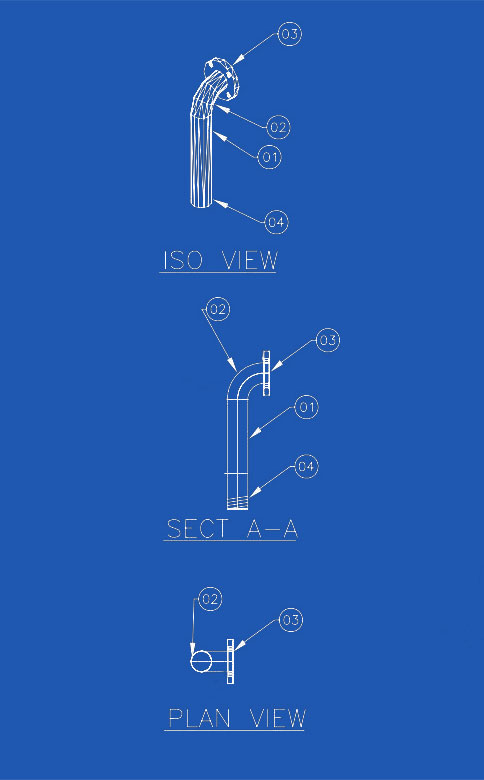

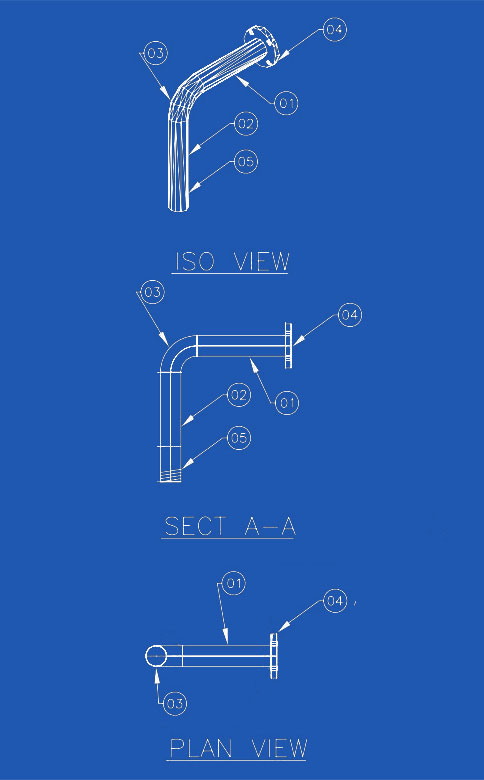

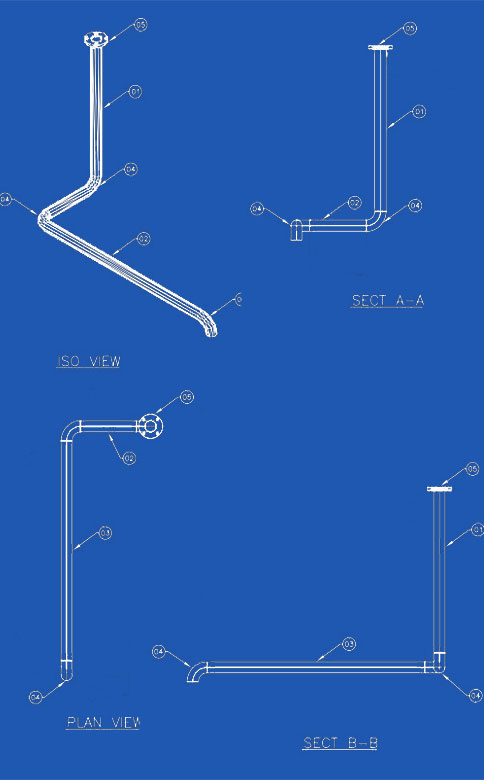

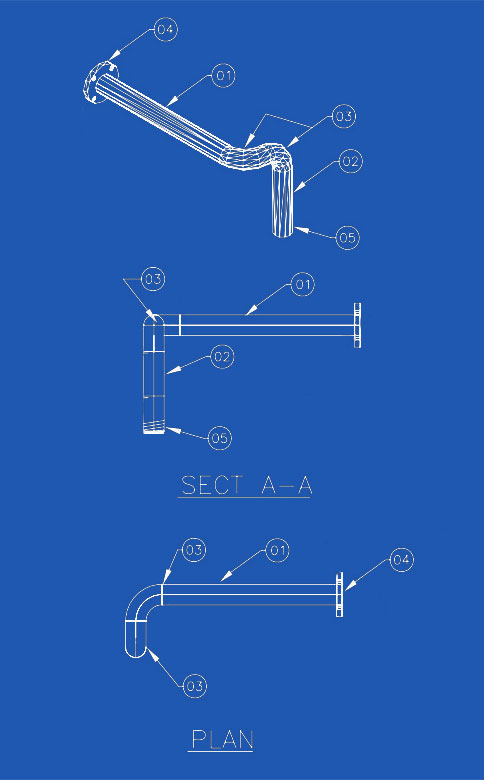

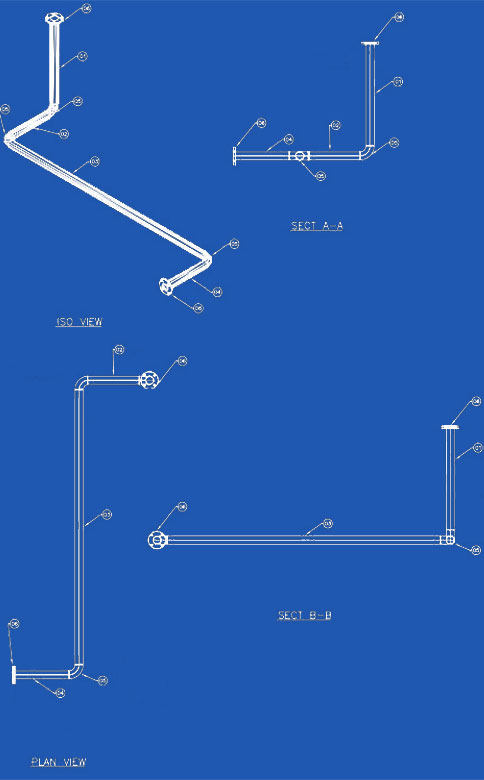

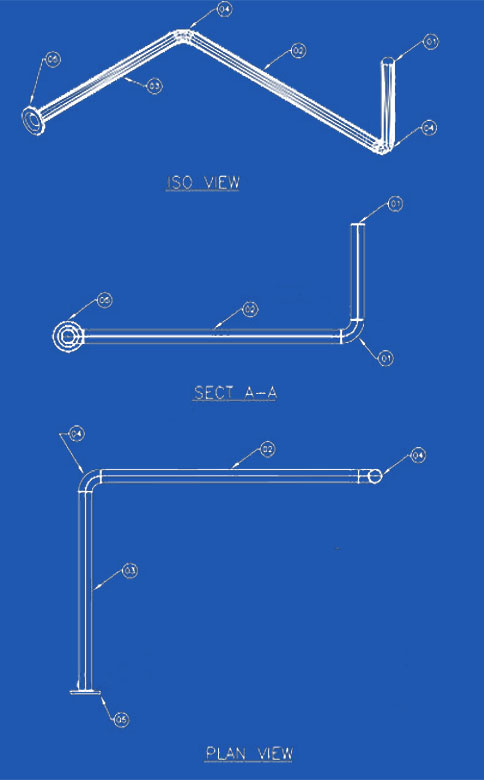

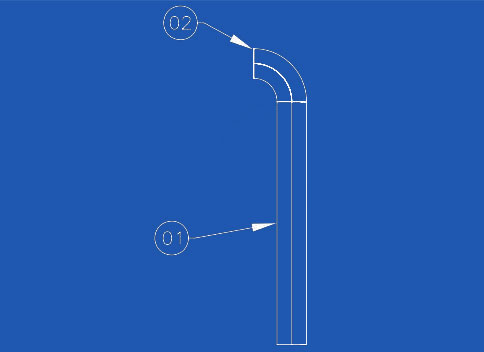

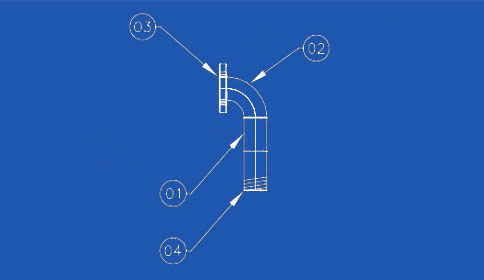

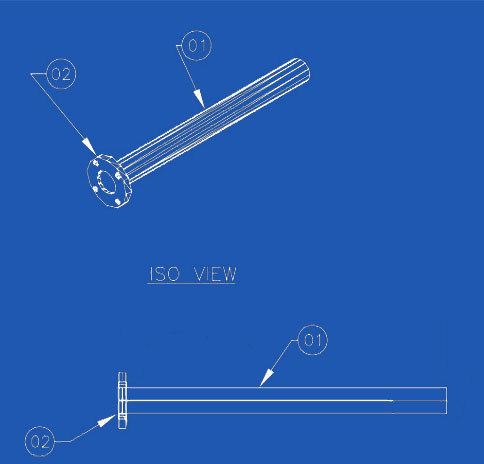

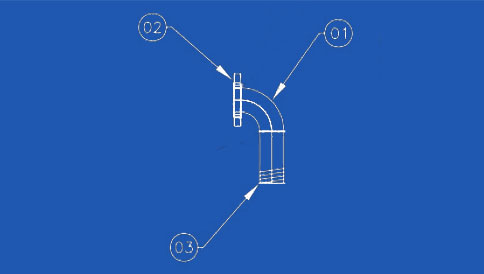

Tanım: Bir boru makarası, bir boru sisteminin prefabrik bir bölümüdür, tipik olarak borulardan oluşan, bağlantı parçaları (örneğin, dirsekler, tişört, redüktörler), flanşlar, vanalar, ve diğer bileşenler, kontrollü bir ortamda monte edildi (örneğin, Bir Fabrikasyon Mağazası) Kurulum için şantiyeye taşınmadan önce. Bu modüler yaklaşım proje yürütmeyi kolaylaştırıyor, Kalite kontrolünü geliştirir, ve yerinde emeği azaltır, modern endüstriyel boru sistemlerinin temel taşı yapmak.

Bu analiz, imalat sürecine daha derinlemesine dalarak temel kavramı genişletir., Gelişmiş Teknolojiler, Çevresel düşünceler, maliyet optimizasyonu, ve küresel endüstri trendleri. Yapı içerir:

1. Borulama Makarası İmalatına Giriş
2. İmalatta temel parametreler (tablolarla)
3. Bilimsel ve teknik analiz
4. Gelişmiş malzemeler ve uygulamaları
5. İmalat süreçleri ve teknolojileri
6. Kalite Güvencesi ve Endüstri Standartları
7. Çevresel ve sürdürülebilirlik hususları
8. Maliyet optimizasyon stratejileri
9. Küresel Eğilimler ve Vaka Çalışmaları
10. Geliştirilmiş görünürlük için SEO anahtar kelimeleri
11. Çözüm

1. Borulama Makarası İmalatına Giriş

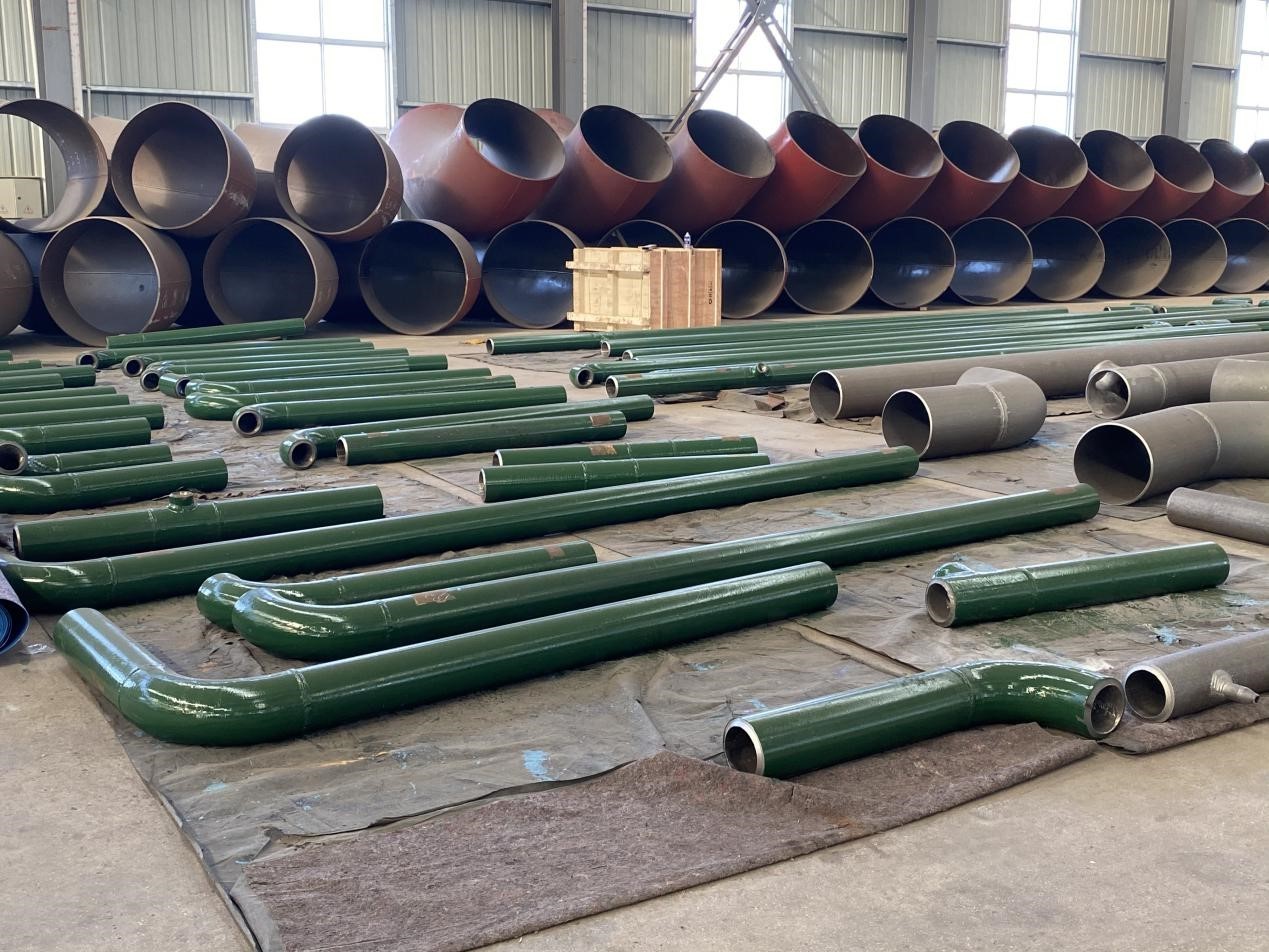

Borulama Makarası İmalat, boru bileşenlerini önceden tasarlanmış bölümlere monte etmeyi içeren özel bir üretim sürecidir., veya “makaralar,” endüstriyel tesislerde kurulum için hazır olan. Bu tesisler arasında petrol rafinerileri, kimyasal bitkiler, enerji santralleri, su arıtma tesisleri, ve farmasötik üretim birimleri. Prefabrikasyon yaklaşımı, kontrollü koşullar altında hassas imalat sağlar, hataları en aza indirmek, Yerinde inşaat süresini azaltmak, ve tehlikeli saha çalışmasını sınırlandırarak güvenliği artırmak.

Temel Faydalar

• Kalite Güvencesi: Kontrollü ortamlar tutarlı kaynak kalitesi ve boyutsal doğruluk sağlar.
• Yeterlik: Paralel imalat, aynı anda ve saha dışı çalışmalara izin vererek proje zaman çizelgelerini azaltır.
• Maliyet Tasarrufu: Saha işçiliğini ve yeniden çalışmayı en aza indirir, Genel proje maliyetlerini düşürme.
• Emniyet: Yerinde kaynak ve ağır kaldırmayı azaltır, Tehlikeli ortamlarda riskleri azaltmak.
• Ölçeklenebilirlik: Modüler makaralar, tekrarlayan boru konfigürasyonlarına sahip büyük ölçekli projeler için idealdir..

Zorluklar

• Lojistik: Büyük veya karmaşık makaraların taşınması, özel ekipman ve planlama gerektirir.
• Malzeme Seçimi: Bileşenler proses sıvılarıyla uyumlu olmalıdır, sıcaklık, ve baskılar.
• Koordinasyon: Makaraların yerinde sistemlerle uyumlu olmasını sağlamak için kesin tasarım ve ölçüm kritiktir..

Bu analiz bu yönleri ayrıntılı olarak araştıracaktır, imalat sürecini ve uygulamalarını anlamak için bilimsel bir temel sağlamak.

2. Borulama Makarası İmalatında Anahtar Parametreler

Borulama Makarası imalatının başarısı, makaranın performansını etkileyen kritik parametrelerin kontrol edilmesine bağlıdır., dayanıklılık, ve endüstri standartlarına uyum. Aşağıda bu parametreleri özetleyen ayrıntılı bir tablo, ardından önemlerinin açıklamaları.

Masa 1: Borulama Makarası İmalatında Anahtar Parametreler

Anahtar parametrelerin açıklaması

1. Boru çapı ve duvar kalınlığı: Çap ve duvar kalınlığı, makaranın basınç ve akışı ele alma kapasitesini belirler. Daha büyük çaplar daha yüksek akış hızlarına uyum sağlar, ancak malzeme ve imalat maliyetlerini arttırır. Duvar kalınlığı, Bir program olarak ifade edildi (örneğin, Sch 40) veya milimetre cinsinden, basınç derecelendirmeleri ve korozyon ödeneklerine göre seçilir.
2. Bilimsel düşünce: Çember stresi (A) Bir boruda şu şekilde hesaplanır:
   S = (P · D) / (2T)

   Neresi P iç baskı, D dış çap, Ve t duvar kalınlığı. Bu, makaranın operasyonel streslere dayanmasını sağlar.

3. Malzeme Türü: Karbon Çeliği gibi malzemeler, paslanmaz çelik, ve alaşım çelik işlem sıvısına göre seçilir, sıcaklık, ve çevre koşulları. Örneğin, Paslanmaz çelik 316L, molibden içeriği nedeniyle aşındırıcı ortamlarda kullanılır, bu da çukurlaşma direncini arttırır.
4. Bilimsel düşünce: Verim gücü gibi malzeme özellikleri, termal iletkenlik, ve korozyon direnci kritiktir. Örneğin, karbon çeliği (ASTM A106) ~ 240 MPa verim gücüne sahiptir, Orta basınç uygulamaları için uygun.
5. Kaynak kusur kriterleri: Kaynak kusurları (örneğin, gözeneklilik, çatlaklar) ASME B31.3 veya ISO gibi standartlara uymalıdır 5817 Yapısal bütünlüğü sağlamak için. Tahribatsız test (NDT) radyografi gibi yöntemler (RT) ve ultrasonik test (UT) Yeraltı kusurlarını tespit edin.
6. Bilimsel düşünce: Kusurlar stres konsantratörleri görevi görür, Yorgunluk ömrünü azaltmak. Kabul kriterleri, kaynakların performans gereksinimlerini karşıladığından emin olun.
7. Arka açı ve uyum toleransı: 30 ° –37.5 ° 'lik bir eğim açısı uygun kaynak penetrasyonunu sağlar, Uyum toleransları iken (± 1-2 mm) Yanlış hizalama ve artık gerilmeleri en aza indirin.
8. Bilimsel düşünce: Eğim açısı kaynak havuzu dinamiklerini ve ısıldan etkilenen bölgeyi etkiler (HAZ). Yanlış hizalama stres konsantrasyonlarını arttırır, Erken başarısızlık riski.
9. Kaynak İşlemi: Gaz tungsten ark kaynağı gibi işlemler (GTAW/TIG) Yüksek hassasiyet sunmak, gaz metal ark kaynağı (GMAW/MIG) yüksek hacimli üretim için daha hızlı. Tozaltı Ark Kaynağı (TESTERE) büyük çaplı borular için kullanılır.
10. Bilimsel düşünce: Isı girişi, olarak hesaplandı:
    Q = (Voltaj · Akım · 60) / Kaynak hızı (mm/dk)

    HAZ mikro yapısını etkiler. Düşük ısı girişi bozulmayı ve çatlama risklerini azaltır.

11. Hidrostatik test basıncı: 1.5x tasarım basıncında hidrostatik test (ASME B31.3) Çalışma koşulları altında makaranın bütünlüğünü doğrular.
12. Bilimsel düşünce: Test, hiçbir sızıntı veya deformasyon sağlamaz, Kaynak ve malzeme kalitesini doğrulama.
13. Yüzey kaplaması ve ısıl işlem: Pürüzsüz yüzey kaplamaları (örneğin, Ra 0.8 Paslanmaz çelik için µm) bakteriyel büyümeyi önlemek için farmasötik uygulamalarda kritik. Anlatılan ısı işlemi (PWHT) 600-700 ° C'de kaynaklarda artık gerilmeleri azaltır.
14. Bilimsel düşünce: PWHT, HAZ mikro yapısını değiştirerek kaynak tokluğunu geliştirir, Stres korozyonu çatlaması gibi risklerin azaltılması.

3. Bilimsel ve teknik analiz

Boru makarası imalatı, malzeme biliminden ilkeleri entegre eder, makine Mühendisliği, akışkan dinamiği, ve kalite güvencesi. Aşağıda bu yönlerin ayrıntılı bir analizi.

3.1 Malzeme Bilimi

Malzeme seçimi operasyonel gereksinimler tarafından yönlendirilir:

• Mekanik Özellikler: Verim ve gerilme mukavemeti Makaranın basınca ve dış yüklere dayanma yeteneğini belirleyin. Örneğin, Alaşımlı Çelik P91 (Verim mukavemeti ~ 415 MPa) yüksek sıcaklıklı elektrik santrallerinde kullanılır.
• Korozyon Direnci: Paslanmaz çelik 316L, korozyon oranına sahiptir. <0.1 Deniz suyunda mm/yıl, nazaran >1 Karbon çeliği için mm/yıl, Deniz uygulamaları için ideal hale getirmek.
• Termal Özellikler: Yüksek termal genişlemeye sahip malzemeler (örneğin, 16 için µm/m · k için 316 SS) Yüksek sıcaklık sistemlerinde deformasyonu önlemek için genleşme derzleri gerektirir.

Örnek hesaplama

12 inçlik bir (304.8 mm) karbon çelik borusu (ASTM A106 GR. B) ile 10 mm duvar kalınlığı ve 50 çubuk (5 MPa) iç baskı:

Verim gücü ile 240 MPa, Güvenlik faktörü:

Bu, borunun uygulama için uygunluğunu doğrular.

3.2 Kaynak bilimi

Kaynak, makara bütünlüğü için kritiktir:

• Isı Girişi: Aşırı ısı girişi, HAZ'da tahıl büyümesine neden olur, Sertliği azaltmak. Yüksek alaşımlı malzemeler için düşük ateşli girişli GTAW tercih edilir.
• Kaynak kusurları: Uygun koruma gazıyla gözeneklilik ve çatlaklar en aza indirilir (örneğin, GTAW için Argon) ve kaynakçı eğitimi.
• Artık stresler: PWHT veya kontrollü soğutma, stresleri termal genişleme ve kasılma nedeniyle azaltır.

3.3 Akışkan dinamiği

Makaranın iç akış özellikleri performansı etkiler:

• Basınç düşüşü: Darcy-Weisbach denklemi kullanılarak hesaplandı:
  ΔP = f · (L / D) · (P V² / 2)

  Neresi f sürtünme faktörü, L boru uzunluğu mu, D çapı, ρ sıvı yoğunluğu, Ve V hız mı.

• Akış rejimi: Türbülanslı akış basınç düşüşünü ve erozyonu arttırır. Pürüzsüz yüzeyler (örneğin, Elektropolize paslanmaz çelik) türbülansı azaltın.

3.4 Yapısal Bütünlük

Makaralar iç baskıya dayanmalıdır, harici yükler (örneğin, sismik, rüzgâr), ve termal genişleme. Sonlu Eleman Analizi (FEA) ASME B31.3 gibi standartlara uyum sağlamak için stresleri simüle eder..

4. Gelişmiş malzemeler ve uygulamaları

Standart malzemelerin ötesinde, Gelişmiş malzemeler, özel uygulamalar için giderek daha fazla kullanılmaktadır. Aşağıda yaygın ve gelişmiş malzemeleri özetleyen bir tablo var.

Masa 2: Borulama Makarası İmalatı için Malzemeler

Bilimsel düşünceler

• Korozyon: Dubleks paslanmaz çelik ve inconel 625 Offshore platformları gibi agresif ortamlarda üstün direnç sağlayın.
• Termal Kararlılık: P91 gibi alaşım çelikler 600 ° C'ye kadar sıcaklıklarda sürünmeye direniyor, Enerji santralleri için ideal.
• Kaynaklanabilirlik: Inconel gibi yüksek alaşımlı malzemeler özel kaynak teknikleri gerektirir (örneğin, Hassas ısı kontrolü ile GTAW) çatlamayı önlemek için.

5. İmalat süreçleri ve teknolojileri

Boru makarası imalatı, birden fazla aşamayı içerir, Verimliliği ve kaliteyi artırmak için her bir gelişmiş teknolojiyi kullanan.

5.1 Kesme ve eğim

• İşlem: Borular hassas uzunluklarda kesilir ve plazma kesimi kullanılarak kaynak için eğilir, lazer kesimi, veya mekanik testereler.
• Teçhizat: CNC boru kesme makineleri, otomatik eğim sistemleri.
• Gelişmeler: Lazer kesimi ± 0.1 mm hassasiyet sunuyor, malzeme atıklarını azaltmak ve doğru uyum sağlamak.

5.2 Kaynak

• İşlem: Yaygın yöntemler GTAW içerir, GMAW, Ve testere. Orbital kaynak sistemleri otomatik olarak, Kritik uygulamalar için yüksek hassasiyetli kaynaklar.
• Teçhizat: Yörünge kaynakçıları, robotik kaynak kolları, Tig/Mig Kaynakçılar.
• Gelişmeler: Robotik kaynak insan hatasını azaltır ve verimi artırır, Kaynak parametrelerinin gerçek zamanlı izlenmesi ile.

5.3 Montaj ve uyum

• İşlem: Bileşenler, sıkı toleranslar sağlamak için jig ve kelepçeler kullanılarak hizalanır.
• Teçhizat: Otomatik Hizalama Sistemleri, Lazer kılavuzlu uygun araçlar.
• Gelişmeler: 3D taraması kesin hizalama sağlar, Yeniden işleme azaltma.

5.4 Muayene ve Test

• İşlem: NDT yöntemleri (örneğin, RT, UT, PT) kusurları tespit et, hidrostatik test bütünlüğü doğrularken.
• Teçhizat: Dijital röntgen sistemleri, Ultrasonik kusur dedektörleri, Basınç Testi Teçhizatları.
• Gelişmeler: Aşamalı diz ultrasonik test (Temas etmek) Ayrıntılı kusur eşlemesi sağlar, Muayene doğruluğunu geliştirmek.

6. Kalite Güvencesi ve Endüstri Standartları

Kalite Güvence Makaraların performans ve güvenlik gereksinimlerini karşılamasını sağlar. Anahtar standartlar şunları içerir::

• ASME B31.3: Süreç boru tasarımını yönetir, imalat, ve test.
• API'si 1104: Boru hatları için kaynak standartları.
• ISO 5817: Kaynak Kusurlu Kalite Seviyeleri.
• ASTM/ASME Malzeme Standartları: Malzeme Özelliklerini Belirleyin (örneğin, A106, A312).

Kalite kontrol önlemleri

1. Maddi doğrulama: Malzeme sertifikalarını onaylayın ve kompozisyon analizi için spektrometriyi gerçekleştirin.
2. Kaynak denetimi: Kaynakların kabul kriterlerini karşılamasını sağlamak için NDT kullanın.
3. Boyutsal Kontroller: Lazer ölçüm araçlarını kullanarak makara boyutlarını doğrulayın.
4. Basınç Testi: Sızıntı sıkıntısını doğrulamak için hidrostatik veya pnömatik testler yapın.
5. İzlenebilirlik: Kaynak haritalarını koruyun, Test Raporları, ve maddi kayıtlar.

Bilimsel düşünce: İstatistiksel süreç kontrolü (SPC) kusur oranlarını izler, tutarlı kalitenin sağlanması. Örneğin, Kontrol Grafikleri Kaynak Kusurlama Frekansını İzle, ISO'ya uyumu korumak 5817.

7. Çevresel ve sürdürülebilirlik hususları

Boru makarası imalatının çevresel etkileri vardır, özellikle maddi kullanımda, enerji tüketimi, ve atık yönetimi:

• Malzeme Verimliliği: Hurdayı en aza indirmek için kesme modellerini optimize edin. CNC yuvalama yazılımı malzeme atıklarını% 10-15 azaltır.
• Enerji kullanımı: Otomatik kaynak ve kesme sistemleri önemli enerji tüketir. Enerji tasarruflu ekipman (örneğin, İnvertör tabanlı kaynakçılar) tüketimi kadar azaltır 20%.
• Kaplamalar ve Tedaviler: Çevre dostu kaplamalar (örneğin, Su bazlı boyalar) değişken organik bileşiği azaltın (VOC) emisyon.
• Geri dönüşüm: Kesimden alınan metal geri dönüştürülür, Çelik geri dönüşüm oranları aşıyor 90% Birçok bölgede.
• Sürdürülebilirlik eğilimleri: Yüksek yoğunluklu polietilen kullanımı (HDPE) düşük basınçlı sistemler için geri dönüşüm ve korozyon direnci nedeniyle çevresel etkiyi azaltır.

Bilimsel düşünce: Yaşam Döngüsü Değerlendirmesi (LCA) çevresel etkileri ölçer, Karbon ayak izlerini en aza indirmek için yol gösterici malzeme ve süreç seçimi.

8. Maliyet optimizasyon stratejileri

Maliyet optimizasyonu rekabetçi imalat için kritik öneme sahiptir:

• Otomasyon: Robotik kaynak ve CNC kesimi işçilik maliyetlerini% 15-30 oranında azaltır.
• Yalın üretim: Tam zamanında malzeme teslimatı ve optimize edilmiş iş akışları yoluyla atığı ortadan kaldırın.
• Modüler tasarım: Mühendislik süresini ve malzeme maliyetlerini azaltmak için makara tasarımlarını standartlaştırın.
• Dijital araçlar: Bina Bilgi Modellemesi (Bim) ve 3D CAD tasarım hatalarını önleyin, yeniden çalışma maliyetlerini azaltmak 20%.
• Tedarik zinciri yönetimi: Stratejik tedarik ve toplu satın alma daha düşük malzeme maliyetleri.

Bilimsel düşünce: Doğrusal programlama maliyetleri optimize eder:

Neresi Cm maddi maliyet mi, Cl İşgücü maliyeti, Ve Ct ulaşım maliyeti mi, Proje süreleri ve kalite standartları gibi kısıtlamalara tabi.

9. Küresel Eğilimler ve Vaka Çalışmaları

Küresel Trendler

• Sanayi 4.0: IoT ve AI'nın imalat mağazalarına entegrasyonu, kaynak kalitesi ve üretim verimliliğinin gerçek zamanlı izlenmesini sağlar.
• Sürdürülebilirlik: HDPE ve düşük emisyonlu kaplamalar gibi çevre dostu malzemelere olan talep artan talep.
• Açık deniz genişlemesi: Açık deniz petrol ve gaz projelerinde büyüme, korozyona dayanıklı makaralara olan talebi artırıyor (örneğin, dubleks paslanmaz çelik).
• Farmasötik büyüme: Biyofarma tesislerinde steril boru sistemleri için artan talep.

Örnek Olay İncelemesi 1: LNG Bitki Boruları

Sıvılaştırılmış bir doğal gaz (Lng) Tesis Gerekli 1,000 kriyojenik hizmet için makaralar, Paslanmaz çelik 316L ve Inconel kullanma 625. Zorluklar dahil:

• Düşük sıcaklık performansı: Malzemeler -160 ° C'ye dayanmalıdır.
• Korozyon: Deniz suyuna maruz kalma, yüksek korozyon direnci gerektirir.
• Sıkı program: Altı aylık imalat zaman çizelgesi.

Çözüm

• Kesin kaynaklar için orbital gTAW kullanıldı.
• Paut için uygulandı 100% kaynak denetimi.
• Yerinde sistemlerle çatışma tespiti için BIM kullanıldı.

Sonuç

Kriyojenik test sırasında sıfır kusurlarla zamanında teslim edilir.

Örnek Olay İncelemesi 2: Biyofarmasötik tesis

Steril bir su sistemi için 316L paslanmaz çelik makaralara ihtiyaç duyulan bir biyofarma bitkisine ihtiyaç duyar. Gereksinimler dahil:

• Yüzey İşlemi: Ra < 0.5 Bakteriyel büyümeyi önlemek için µm.
• Temizlik: İmalat sırasında kontaminasyon yok.
• Uyumluluk: FDA ve GMP Standartları.

Çözüm

• Argon korumalı otomatik yörünge kaynağı kullanılmış.
• Elektropolizasyon ve pasivasyon gerçekleştirildi.
• Yürütülen 100% RT ve hidrostatik test.

Sonuç

Makaralar sıkı düzenleyici gereksinimleri karşıladı, Güvenli çalışmayı sağlamak.
