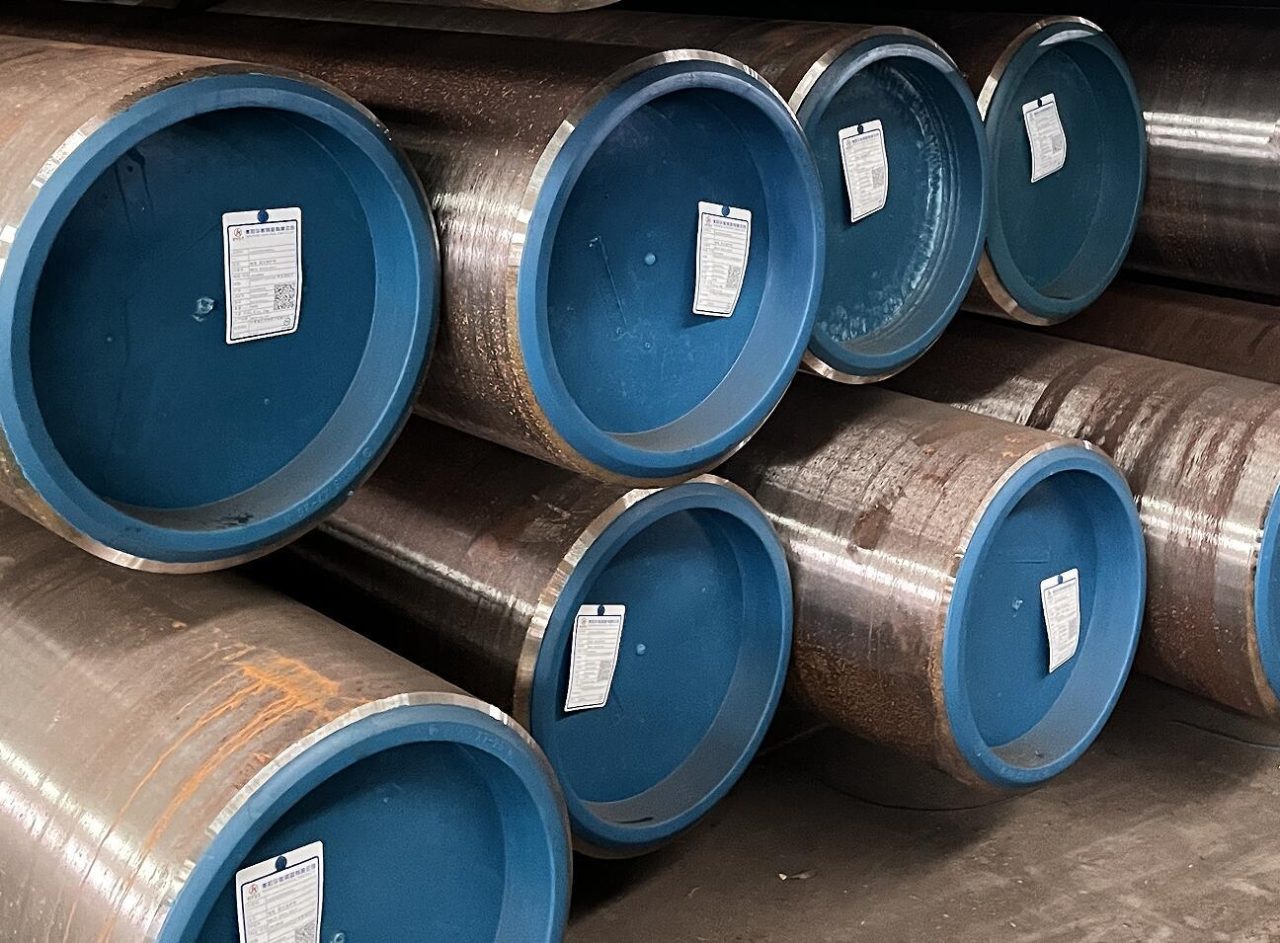

الأنابيب الفولاذية غير الملحومة البحرية- البحث الفني & الاتجاهات التطورية
غالبًا ما يرسخ السعي لتحقيق النزاهة في الهندسة البحرية نفسه في شيء واحد, عنصر حاسم: الأنابيب الفولاذية غير الملحومة. لفهم مسار البحث والتطوير في الأنابيب البحرية غير الملحومة, يجب على المرء أن ينظر إلى ما هو أبعد من الهندسة البسيطة للأسطوانة المجوفة ويرى أنها استجابة معدنية للتآزر الذي لا يرحم للضغط العالي, ركوب الدراجات الحرارية, والتآكل الناجم عن الكلوريد.
لتحليل أبي 5L X65QO/L450QO أنابيب الصلب غير الملحومة, يجب علينا الخوض في تسميات لاحقة محددة -س (مروي وخفف) و يا (البحرية / المحيطية)- مما يدل على مادة مصممة للبيئات الهيدروستاتيكية والتآكل الأكثر قسوة على هذا الكوكب.
في “الوعي” من مهندس المواد, هذه الدرجة المحددة ليست مجرد سلعة; إنها سبيكة عالية الأداء مصممة لتحقيق التوازن بين المتطلبات المتناقضة لقوة الإنتاجية العالية, صلابة شديدة في درجات الحرارة المنخفضة, ومقاومة الخدمة الحامضة ($H_2S$).
1. التصميم المعدني: المروية & خفف (س) ميزة
ال “س” في X65QO يشير إلى أ مروي وخفف دورة المعالجة الحرارية. على عكس المعالجة التي يتم التحكم فيها ميكانيكيًا حراريًا (TMCP), الذي يعتمد على درجات الحرارة المتداول, يسمح Q+T بمزيد من الاتساق, البنية المجهرية الدقيقة الحبيبات أو البنية المجهرية الباينيتية السفلى من خلال سمك الجدار بأكمله.
للتطبيقات البحرية, يمكن أن يكون سمك الجدار كبيرًا لمقاومة الانهيار الناتج عن الضغط الهيدروستاتيكي الخارجي. ويتمثل التحدي في التأكد من أن مركز جدار الأنبوب يتمتع بنفس السلامة الميكانيكية للسطح.
-
التبريد: التبريد السريع يحول الأوستينيت إلى مارتنسيت اللوح.
-
هدأ: إعادة التسخين إلى درجة حرارة دون الحرجة (تقريبا. $600^{\circ}C$ ل $700^{\circ}C$) يستعيد الليونة ويخفف الضغوط الداخلية, مما يؤدي إلى مارتنسيت مقسى قوي بشكل استثنائي.
2. ال “يا” لاحقة: الملاحة في أعماق البحار
ال “يا” تعيين أهداف محددة الخدمة البحرية. وهذا يعني متطلبات أكثر صرامة فيما يتعلق بتفاوتات الأبعاد (حاسم للحام على الصنادل) ومعايير أعلى لصلابة الكسر.
في الهندسة البحرية, وجه الأنابيب التواء و ينهار ضغوط. تضمن الطبيعة السلسة لـ X65QO عدم وجود وصلة لحام طولية - وهي نقطة ضعف تقليدية “خارج الاستدارة” مما قد يؤدي إلى انهيار تحت ضغط خارجي مرتفع على أعماق 2,000 مترا أو أكثر.
معلمات الأداء الفني (أبي 5L X65QO / L450QO)
| ملكية | مواصفة (نموذجي لـ X65QO) | أهمية تحت سطح البحر |
| قوة العائد ($R_{t0.5}$) | $450 – 600$ MPa | مقاومة تشوه البلاستيك |
| قوة الشد ($R_m$) | $535 – 760$ MPa | هامش الأمان النهائي |
| نسبة العائد إلى الشد | $\leq 0.93$ | القدرة على سلالة البلاستيك (ضروري ل “بكرة وضع”) |
| طاقة تأثير CVN | $\geq 60$ ي في $-40^{\circ}C$ | يمنع الكسر الهش في التيارات الباردة |
| صلابة (فيكرز) | $\leq 250$ HV10 | يمنع تكسير التآكل الإجهاد (SCC) |
| ساكن (انخفاض الوزن المسيل للدموع) | $\geq 85\%$ منطقة القص عند $0^{\circ}C$ | اعتقالات تشغيل كسور الدكتايل |
3. السلامة الكيميائية: مكافئ الكربون والخدمة الحامضة
لخطوط الأنابيب تحت سطح البحر, قابلية اللحام أمر بالغ الأهمية. لضمان المنطقة المتضررة من الحرارة (منطقة الخطر) لا تصبح هشة, ال مكافئ الكربون (م) محدودة للغاية.
نحن عادة نستخدم صيغة ايويد:
لX65QO, $CE_{IIW}$ عادة ما يتم الاحتفاظ بها أدناه 0.39, ضمان إمكانية إجراء اللحام البحري بأقل قدر من التسخين المسبق, تسريع عملية وضع الأنابيب.
بالإضافة إلى ذلك, لأن العديد من الخزانات البحرية تحتوي على $H_2S$, غالبًا ما يتم اختبار هذه الأنابيب HIC (التكسير الناجم عن الهيدروجين) و SSCC (تكسير التآكل الناتج عن إجهاد الكبريتيد). وهذا يتطلب مستويات منخفضة للغاية من الكبريت ($\leq 0.002\%$) ومعالجة الكالسيوم للتحكم في الشكل المتضمن (تحويل الكبريتيدات الممدودة إلى أشكال كروية).
4. التطبيق الهندسي: ذبح, جي لاي, و ريل لاي
الاتساق الميكانيكي لـ X65QO يجعله “العمود الفقري” لمختلف طرق التثبيت البحرية:
-
بكرة لاي: يتم لف الأنبوب على بكرة عملاقة. وهذا يتطلب أن يخضع الفولاذ لتشوه بلاستيكي كبير بعد ذلك “تصويب” دون أن تفقد قوة الخضوع أو ظهور الشقوق. تعد نسبة Y / T الضيقة لـ X65QO أمرًا حيويًا هنا.
-
مقاومة الضغط الخارجي: كما ينزل الأنبوب إلى المياه العميقة, يزداد الضغط الهيدروستاتيكي الخارجي. توفر عملية التصنيع السلسة أفضل السيطرة على البيضاوية, وهو العامل الأكثر أهمية في حساب ضغط الانهيار ($P_c$).
5. التنمية المستقبلية: X70QO وما بعدها
في حين أن X65QO هو معيار الصناعة الحالي للموثوقية, البحث يتجه نحو X70QO و X80QO لتقليل سماكة الجدار و, بالتالي, الوزن الإجمالي للهيكل تحت سطح البحر. لكن, مع زيادة القوة, وترتفع أيضًا الحساسية تجاه التقصف الهيدروجيني. الحدود القادمة تنطوي على تعزيز هطول الأمطار نانو, باستخدام نيتريدات التيتانيوم والنيوبيوم لتحقيق قوة X80 دون التضحية بالقوة “خدمة تعكر” تصنيف.
نشأة المعادن وتطور المواد
يمثل التحول من الفولاذ الكربوني المبكر إلى التكوينات المعاصرة ذات السبائك العالية والمزدوجة أكثر من مجرد تغيير في الوصفة; إنها إعادة تشكيل أساسية للشبكة البلورية لتنجو من المحلول الملحي. في الأيام الأولى للدفع البخاري, يكفي الفولاذ الكربوني القياسي. لكن, بينما كنا نتجه نحو الغلايات ذات الضغط العالي للغاية واستكشاف أعماق البحار, تم انتهاك الحدود المادية.
تركز الأبحاث الحديثة بشكل كبير على تحسين حبيبات سبائك الفولاذ Cr-Mo. عن طريق إدخال كميات ضئيلة من الفاناديوم والنيوبيوم, نجح الباحثون في إحداث تأثيرات السبائك الدقيقة التي تثبت حدود الحبوب, منع الزحف الذي أدى تقليديًا إلى فشل كارثي في غرف المحركات ذات درجة الحرارة العالية. الانتقال إلى دوبلكس الفولاذ المقاوم للصدأ (مفاجآت صيف دبي) مثل S31803 أو S32205 كان علامة فارقة. توفر هذه المواد بنية دقيقة متوازنة من الأوستينيت والفريت, توفير صلابة الكسر للأولى وتكسير التآكل الإجهادي (SCC) مقاومة ما يلي.
التركيب الكيميائي والمعايير الميكانيكية
يوضح الجدول التالي المعلمات الصارمة المطلوبة للأنابيب البحرية غير الملحومة عالية الأداء, درجات الكربون القياسية المتناقضة مع أنواع السبائك المتقدمة.
| درجة المادة | ج (%) | كر (%) | في (%) | شهر (%) | قوة العائد (MPa) | قوة الشد (MPa) | تطبيق نموذجي |
| أستم A106 ب | $\leq 0.30$ | – | – | – | $\geq 240$ | $\geq 415$ | البخار العام/الماء |
| 316ل (البحرية) | $\leq 0.03$ | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | $\geq 170$ | $\geq 485$ | ناقلات المواد الكيميائية |
| S32205 (دوبلكس) | $\leq 0.03$ | 22.0-23.0 | 4.5-6.5 | 3.0-3.5 | $\geq 450$ | $\geq 620$ | الناهضون في أعماق البحار |
| 12Cr1MoVG | 0.08-0.15 | 0.90-1.20 | – | 0.25-0.35 | $\geq 255$ | $\geq 470$ | غلايات الضغط العالي |
نماذج التصنيع: من الثقب إلى الدقة
ال “سلس” طبيعة هذه الأنابيب هي آلية دفاعها الأساسية. على عكس الأنابيب الملحومة, التي تؤوي منطقة متأثرة بالحرارة (منطقة الخطر) عرضة للتآكل التفضيلي, يتم إنشاء الأنابيب غير الملحومة من خلال عملية ثقب مانسمان أو البثق الساخن. تتضمن الحدود الحالية في التصنيع تحسين “مطحنة الأنابيب ثلاثية الأسطوانات.”
في هذه العملية, تعتبر حالة الإجهاد للمعدن أثناء التشوه أمرًا بالغ الأهمية. باستخدام تحليل العناصر المحدودة (الهيئة الاتحادية للبيئة), لقد رسم الباحثون خريطة التدرج في درجة الحرارة أثناء ثقب الأنابيب ذات الجدران الثقيلة. إذا انخفضت درجة الحرارة عن عتبة إعادة التبلور ولو ببضع درجات, الدموع الدقيقة الداخلية (كثيرا ما يطلق عليه “أقدام الغراب”) يطور. هذه العيوب غير مرئية للعين المجردة ولكنها تعمل كمواقع نووية للتشقق الناتج عن الهيدروجين (HIC) بمجرد أن تكون السفينة في البحر.
دور المعالجة الحرارية
المعالجة الحرارية بعد الإنتاج - خاصة التبريد والتلطيف (س+ت)- حيث توجد الخواص الميكانيكية النهائية “مغلق.” للتطبيقات البحرية, يجب التحكم في معدل التبريد بدقة لتجنب ترسيب مراحل سيجما الهشة في الفولاذ عالي السبائك. البحث في “التدفئة التعريفي” للتلطيف الموضعي سمح للأنابيب التي تمتلك صلابة, سطح خارجي مقاوم للتآكل مع الحفاظ على قلب مرن, مثالية للضغوط الميكانيكية التي يتعرض لها هيكل السفينة أثناء الانتفاخات الشديدة.
ديناميات التآكل في البيئات شديدة الملوحة
المحيط ليس سائلاً ساكنًا; وهو إلكتروليت نشط كيميائيا. البحث في “رقم ما يعادل مقاومة الحفر” (خشب) أصبح المعيار الذهبي لتحديد الأنابيب البحرية. الصيغة:
تحدد هذه المعادلة قدرة الأنبوب على مقاومة الانهيار الموضعي لطبقة الأكسيد السلبي. في مياه البحر الراكدة, كما هو الحال في خزانات الصابورة أو أنظمة الحريق الرئيسية, يمكن أن يؤدي تكوين الأغشية الحيوية إلى التآكل المتأثر بالميكروبيولوجيا (ميكروفون). وقد دمجت الاستكشافات الحديثة النحاس والنيكل (معنا) بطانات داخل أنابيب فولاذية غير ملحومة للجمع بين القوة الهيكلية للفولاذ ومقاومة النحاس الطبيعية للحشف الحيوي.
مسارات المستقبل: الذكاء والاستدامة
ال “استكشاف” مرحلة تطوير الأنابيب غير الملحومة تتجه حاليًا نحو “الأنابيب الذكية.” يتضمن ذلك دمج مستشعرات الألياف الضوئية داخل العزل أو حتى جدار الأنبوب نفسه باستخدام تقنيات التصنيع المضافة. توفر هذه المستشعرات بيانات في الوقت الفعلي عن ترقق الجدار وترددات الاهتزاز.
بالإضافة إلى, القيادة نحو “الشحن الأخضر” وقد استلزمت السفن التي تعمل بالغاز الطبيعي المسال تطوير الأنابيب غير الملحومة المبردة. ويجب أن تتحمل درجات حرارة منخفضة تصل إلى -163 درجة مئوية دون المرور بمرحلة انتقالية من الليونة إلى الهشة. فولاذ من سبائك النيكل (خاصة 9% ني الصلب) هي التركيز الحالي المكثف R&د لتقليل التكاليف مع الحفاظ على هوامش الأمان.
المتفجرات من مخلفات الحرب الأنابيب السوداء. المقاومة الكهربائية ملحومة (فدان) يتم تصنيع الأنابيب من لفائف المدرفلة على الساخن / الشقوق. يتم التحقق من جميع الملفات الواردة بناءً على شهادة الاختبار الواردة من مصنع الصلب فيما يتعلق بخصائصها الكيميائية والميكانيكية. يتم تشكيل أنبوب ERW على البارد إلى شكل أسطواني, ليست ساخنة.
يتم تصنيع الأنابيب غير الملحومة عن طريق بثق المعدن إلى الطول المطلوب; لذلك تحتوي أنابيب المتفجرات من مخلفات الحرب على وصلة ملحومة في مقطعها العرضي, في حين أن الأنابيب غير الملحومة لا تحتوي على أي وصلة في مقطعها العرضي طوال طولها. في الأنابيب غير الملحومة, لا يوجد بها أي لحام أو وصلات ويتم تصنيعها من قضبان مستديرة صلبة.
