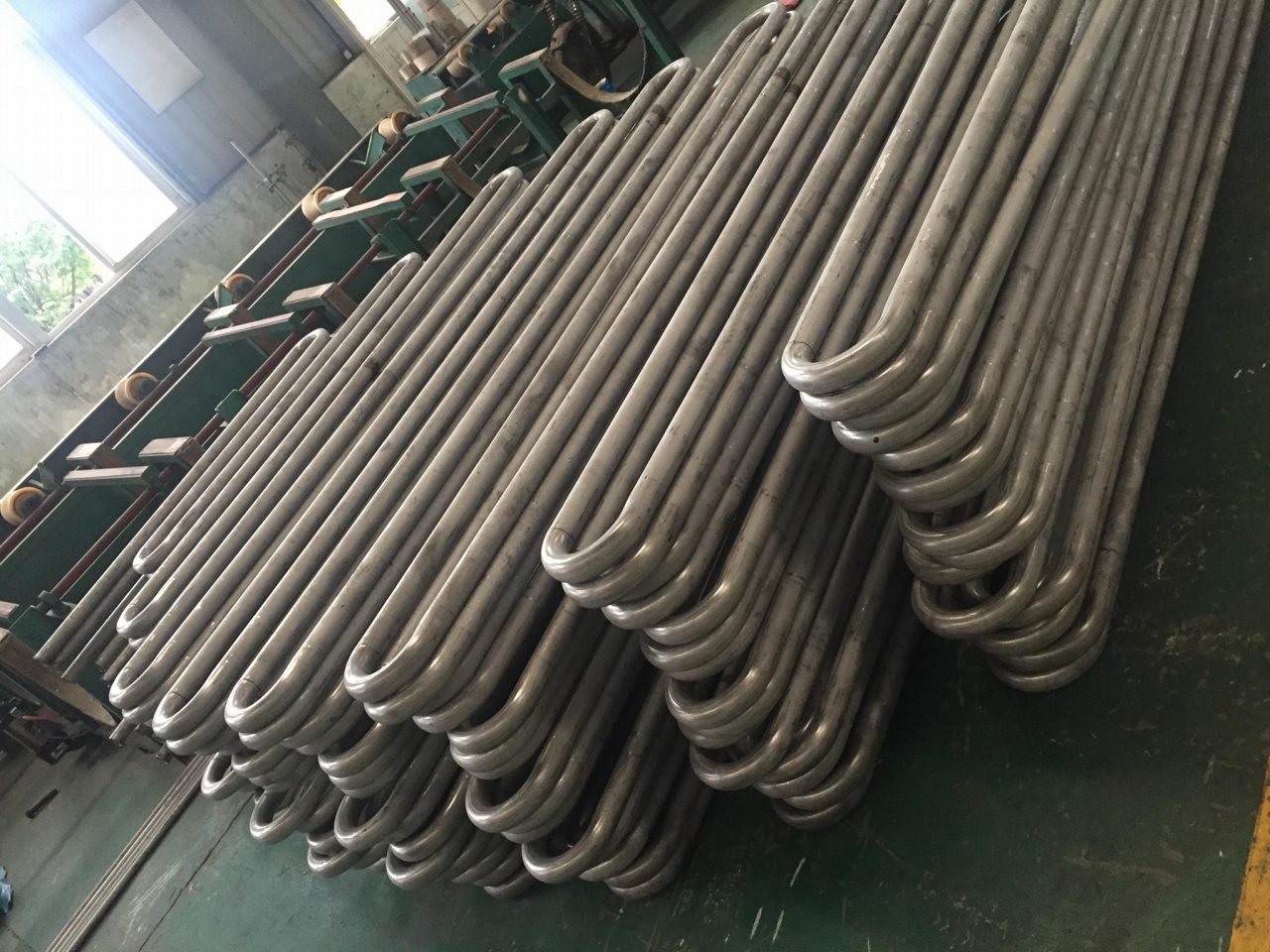

Tubo curvo en U UNS N04400 ASTM B165 para intercambiador de calor
Nuestro producto no es simplemente un conducto para el intercambio térmico.; Es un componente diseñado de alta precisión diseñado para anular las vulnerabilidades inherentes de la geometría en U., donde las fuerzas centrífugas y los perfiles de turbulencia crean desafíos erosivos únicos. Cuando un fluido pasa por el giro de 180 grados de nuestros tubos, Los patrones de flujo secundario, a menudo denominados vórtices Dean, generan zonas localizadas de alta velocidad que quitarían la película protectora de óxido de las aleaciones menores.. Sin embargo, nuestro monel 400 Los tubos utilizan una capa pasiva de níquel-cobre autorreparable que prospera en estas condiciones cinéticas., asegurando que el extradós de la curva, a pesar del adelgazamiento natural que se produce durante la fabricación, mantiene un margen de corrosión que supera las expectativas de la industria en cuanto a longevidad del ciclo de vida.
Gestión avanzada de tensiones y precisión geométrica
El verdadero diferenciador de nuestro proceso de fabricación radica en nuestros protocolos de estabilización térmica post-flexión.. Mientras que ASTM B165 proporciona la base para el tubo recto sin costura, El acto de formar en frío una curva en U introduce un complejo tensor de tensiones residuales que, si no se aborda, podría convertirse en un punto focal para la fragilización por hidrógeno o el agrietamiento por corrosión bajo tensión cáustica en entornos con pH alto. Empleamos un especialista “Tratamiento térmico de estabilización” en el radio de curvatura y los catetos tangentes adyacentes. Este proceso no es un recocido genérico.; Es un ciclo térmico calibrado con precisión diseñado para facilitar la escalada de dislocaciones y la reorganización de los límites del subgrano sin inducir un crecimiento nocivo del grano.. Esto garantiza que la transición mecánica desde la sección recta hasta el vértice de la curva sea metalúrgicamente perfecta., proporcionando un potencial electroquímico uniforme a lo largo de toda la longitud del tubo que evita la formación de microceldas galvánicas.
| Propiedad | Requisito ASTM B165 | Nuestro estándar interno mejorado |
| Control de adelgazamiento de paredes | No definido explícitamente | máx. 10% desviación del nominal |
| Ovalidad (en la curva) | máx. 10% de DO | máx. 5% para una dinámica de flujo optimizada |
| Acabado superficial (IDENTIFICACIÓN) | Acabado de molino estándar | Ra ≤ 0.8 μm para minimizar la contaminación |
| Prueba hidrostática | $P = 2St/D$ | 1.5x Presión de diseño con permanencia de 10 segundos |
Rendimiento térmico y resistencia a las incrustaciones
En el riguroso mundo de las unidades de alquilación de refinerías y los generadores de vapor marinos, La eficiencia de un intercambiador de calor a menudo se ve comprometida por la “factor de ensuciamiento.” Nuestros tubos UNS N04400 exhiben una propiedad bioestática única debido a la lixiviación controlada de iones de cobre a nivel molecular., que inhibe la unión de organismos marinos y la formación de biopelículas en aplicaciones de agua salobre. Científicamente, esto mantiene un mayor coeficiente de transferencia de calor ($U$-valor) Más de miles de horas de funcionamiento en comparación con las alternativas de titanio o acero inoxidable que pueden sufrir una rápida incrustación orgánica.. Además, el coeficiente de expansión térmica de nuestro Monel 400 Es muy similar al de las placas tubulares de acero al carbono., Reducir significativamente la fatiga mecánica en la unión del tubo a la placa de tubos durante los ciclos repetidos de arranque y parada típicos del procesamiento industrial moderno..
Integridad ambiental y análisis del ciclo de vida
Elegir nuestros tubos con codo en U ASTM B165 es un ejercicio de “Ingeniería de valor” que mira más allá del costo de adquisición inicial y se centra en el costo total de propiedad (TCO). En ambientes que contienen ácido fluorhídrico., donde los niveles de oxígeno se controlan meticulosamente, Nuestros tubos desarrollan una película tenaz de fluoruro metálico que es prácticamente insoluble., resultando en tasas de corrosión de menos de 0.1 mm/año. Este nivel de previsibilidad permite a los operadores de plantas ampliar los intervalos de respuesta y reducir el riesgo de roturas catastróficas de los tubos.. Integrando sofisticadas pruebas no destructivas (END)—incluidas pruebas de corrientes parásitas y medición de espesor ultrasónica del área de curvatura—proporcionamos un pedigrí documentado para cada tubo que sale de nuestras instalaciones, asegurando que el “eslabón más débil” en su intercambiador de calor es en realidad su activo más fuerte.
| Condición de servicio | Temperatura | Concentración | Tasa de corrosión (Típico) |
| Ácido fluorhídrico | $120^{\circ}C$ | 40% (desaireado) | < 0.025 mm/año |
| Ácido sulfúrico | $80^{\circ}C$ | 80% (Reducir) | < 0.15 mm/año |
| Agua de mar | Ambiente | Fluido (>1.5 EM) | Despreciable |
| Sosa cáustica | $150^{\circ}C$ | 50% | < 0.01 mm/año |
Nuestro compromiso con la línea de productos UNS N04400 tiene sus raíces en una cultura de excelencia metalúrgica y un enfoque intransigente hacia el control de calidad.. No sólo fabricamos tubos; Diseñamos soluciones térmicas que resisten la prueba del tiempo., presión, y quimica.
Elaborar un análisis técnico verdaderamente exhaustivo de UNS N04400 (Monel 400) Tubos intercambiadores de calor con curvatura en U ASTM B165, Primero hay que mirar más allá de los meros números de la especificación y profundizar en el alma metalúrgica de la propia aleación., Comprender que este material reforzado con solución sólida de níquel y cobre no es solo un producto básico, sino una respuesta sofisticada a algunos de los entornos corrosivos más agresivos conocidos por la ingeniería de procesos moderna.. La génesis de N04400 radica en su diagrama de fase binaria único donde el níquel y el cobre exhiben una solubilidad mutua completa en todas las proporciones., creando una cúbica centrada en las caras (FCC) Estructura reticular que permanece notablemente estable desde temperaturas criogénicas hasta los umbrales de estrés oxidativo., proporcionando un nivel de ductilidad y tenacidad que pocas otras aleaciones pueden replicar cuando se someten a los rigores mecánicos de la flexión en U y el posterior ciclo térmico dentro de un intercambiador de calor de carcasa y tubos.. Cuando hablamos de ASTM B165, Estamos discutiendo el estándar riguroso para tubos y tuberías sin costura., una ruta de fabricación que garantiza la ausencia de discontinuidades relacionadas con la soldadura, lo cual es primordial cuando un tubo está destinado a doblarse en un radio estrecho, ya que el extradós de la curva en U sufrirá un importante adelgazamiento y trabajo en frío, Requiriendo una materia prima de pureza impecable y estructura de grano uniforme para evitar microfisuras inducidas por tensiones durante el proceso de fabricación..
La filosofía química y estructural de UNS N04400
El dominio del N04400 comienza con el control preciso de su química, donde el contenido de níquel, que normalmente oscila entre 63% Mínimo: actúa como defensa principal contra el agrietamiento por corrosión bajo tensión inducido por cloruro., una vulnerabilidad que afecta a muchos aceros inoxidables austeníticos en aplicaciones de agua de mar o agua salobre. El componente de cobre., haciendo el saldo (apenas 28-34%), Proporciona la resistencia crucial a los ácidos no oxidantes y específicamente al ácido fluorhídrico y al ácido sulfúrico en condiciones reductoras., una sinergia química que hace que Monel 400 el estándar de oro para la ingeniería marina y el procesamiento químico. También debemos reconocer el papel de elementos menores como el hierro., manganeso, silicio, y carbono; aunque a menudo se consideran adiciones residuales o de aleación para la desoxidación, sus niveles deben controlarse meticulosamente porque un exceso de hierro puede disminuir la resistencia de la aleación a ciertos medios ácidos, mientras que los niveles de carbono deben mantenerse lo suficientemente bajos para evitar la precipitación de carburos en los límites de los granos, lo que de otro modo podría conducir a la corrosión intergranular en las zonas afectadas por el calor o durante el servicio a alta temperatura..
| Elemento | Contenido (%) |
| Níquel (En) + Cobalto (Co) | 63.0 mín. |
| Cobre (Cu) | 28.0 – 34.0 |
| Hierro (fe) | 2.5 máximo |
| Manganeso (Minnesota) | 2.0 máximo |
| Silicio (Y) | 0.5 máximo |
| Carbón (c) | 0.3 máximo |
| Azufre (S) | 0.024 máximo |
Resiliencia mecánica y la física de la flexión en U
La integridad mecánica de los tubos ASTM B165 se define no solo por su estado recocido inicial sino también por cómo responden a la energía de deformación durante el proceso de doblado en U.. Cuando se dobla un tubo sin costura, el material en el radio exterior (the extrados) está sometido a esfuerzos de tracción y adelgazamiento., mientras que el radio interior (the intrados) experimenta compresión y engrosamiento, Una dualidad de fuerzas que puede inducir tensiones residuales significativas si no se gestiona mediante herramientas y lubricación precisas.. La especificación ASTM B165 exige propiedades de tracción específicas para garantizar que el tubo pueda soportar tanto la presión interna del fluido del proceso como las tensiones externas del conjunto del intercambiador de calor., pero para aplicaciones en U, debemos ir más allá para considerar “recuperación elástica” efecto y el potencial de endurecimiento del trabajo, Es por eso que un proceso de recocido controlado antes del doblado (y, a menudo, un recocido para aliviar tensiones específicamente en la parte doblada en U) es vital para restaurar la resistencia a la corrosión del material y prevenir fallas prematuras debido a la corrosión por tensiones..
| Propiedad | Valor (Mín./Máx.) |
| Resistencia a la tracción (mín.) | 70 ksi (480 MPa) |
| Fuerza de producción (0.2% Compensar, mín.) | 28 ksi (195 MPa) |
| Elongación en 2 en. (50milímetros) (mín.) | 35% |
| Dureza (Rockwell B.) | 75 HRB (Aprox.) |
Evolución térmica y gestión del estrés.
Los requisitos de tratamiento térmico para UNS N04400 están profundamente entrelazados con su estabilidad metalúrgica., ya que la aleación no sufre transformaciones de fase como el acero, lo que significa que sus propiedades se manipulan principalmente mediante trabajo en frío y posterior recocido.. ASTM B165 requiere que los tubos se suministren en estado recocido para garantizar la máxima ductilidad y resistencia a la corrosión., Por lo general, implica calentar el material a un rango entre $760^{\circ}C$ y $980^{\circ}C$ ($1400^{\circ}F$ a $1800^{\circ}F$), seguido de un enfriamiento rápido o enfriamiento en una atmósfera controlada para evitar la oxidación.. Para tubos con codo en U, la propia región de flexión se convierte en una zona de trabajo en frío localizado donde la densidad de dislocación aumenta significativamente, lo que lleva a una mayor dureza y potencialmente hace que esa área específica sea más susceptible a ciertos tipos de agrietamiento ambiental; por lo tanto, Es una práctica común en la industria realizar un recocido localizado para aliviar tensiones en la parte doblada (específicamente la curva en U más una corta distancia de las patas rectas) a temperaturas alrededor de $550^{\circ}C$ a $650^{\circ}C$ Redistribuir estas tensiones internas sin causar un crecimiento excesivo del grano o pérdida de resistencia general..
| Estado del tratamiento térmico | Rango de temperatura | Método de enfriamiento |
| Recocido de solución | $760^{\circ}C – 980^{\circ}C$ | Enfriamiento rápido por aire o enfriamiento con agua |
| Alivio del estrés (Post-doblado) | $540^{\circ}C – 600^{\circ}C$ | Enfriamiento controlado |
Rendimiento en condiciones de trabajo extremas
En el teatro práctico de un intercambiador de calor., El tubo curvado en U UNS N04400 es a menudo la barrera principal entre una alta presión, medio de proceso corrosivo y un fluido refrigerante, lo que requiere una comprensión profunda de su comportamiento galvánico y su resistencia a la corrosión por picaduras y grietas.. En ambientes marinos, Monel 400 Es legendario por su resistencia al flujo de agua de mar., donde se desarrolla una delgada, película protectora tenaz de óxidos de níquel-cobre; sin embargo, en condiciones de estancamiento, puede ser susceptible a picaduras localizadas debido a la bioincrustación, lo que subraya la importancia de mantener velocidades de flujo adecuadas dentro de los tubos. Además, su rendimiento en unidades de alquilación de ácido fluorhídrico no tiene paralelo, ya que resiste el ácido en todas las concentraciones hasta el punto de ebullición, siempre que el oxígeno y otros oxidantes estén estrictamente excluidos, ya que la presencia de oxígeno puede romper la película protectora de fluoruro y provocar tasas de corrosión aceleradas. La geometría de curvatura en U añade otra capa de complejidad a la dinámica de fluidos., ya que el cambio de dirección puede provocar turbulencias localizadas y erosión-corrosión en el intradós si los caudales son excesivamente altos, Requiriendo un equilibrio matizado entre la eficiencia de la transferencia de calor y la erosión mecánica a largo plazo de la pared del tubo..
La profundidad científica de este material se extiende también a sus propiedades criogénicas., donde, a diferencia de muchos materiales ferríticos que sufren una transición de dúctil a frágil, UNS N04400 mantiene su dureza y ductilidad incluso a temperaturas cercanas al cero absoluto, lo que lo convierte en un excelente candidato para intercambiadores de calor de gas licuado. En cambio, a temperaturas elevadas, hay que tener cuidado con las atmósferas que contienen azufre, ya que las aleaciones ricas en níquel son propensas a “sulfuración” o “fragilización del metal líquido” si se expone a compuestos de azufre anteriores $315^{\circ}C$ ($600^{\circ}F$), lo que lleva a la formación de sulfuros de níquel de bajo punto de fusión en los límites de los granos, lo que puede provocar una falla intergranular catastrófica.. Esta naturaleza multifacética de Monel 400, que es un titán de la resistencia a la corrosión en algunos medios y requiere un manejo cuidadoso en otros, es lo que hace que el tubo curvo en U ASTM B165 sea una obra maestra de la ingeniería metalúrgica., Exigiendo un enfoque holístico al diseño., fabricación, y funcionamiento que honra la sofisticada química de esta eterna aleación de níquel y cobre..
