Los accesorios para soldar a tope reciben su nombre del método mediante el cual se conectan a un sistema de tuberías.. Cada extremo de un accesorio de tapas soldadas a tope está biselado, y se fija uniendo el accesorio al tubo contiguo y soldando a lo largo del bisel. Esta conexión es más fuerte y más suave que las conexiones soldadas roscadas o encastradas., Hacer que los accesorios para soldar a tope sean el producto preferido para aplicaciones críticas..
Las tapas son accesorios soldados a tope que se utilizan para terminar el flujo., soldar al extremo de un accesorio o tubería para soldar a tope.
La tapa de tubería de acero se suelda al extremo de las tuberías o se instala en la rosca externa y se usa para bloquear la tubería.. Hay muchos tipos de tapas de tuberías convexas, como las tapas de tuberías hemisféricas., tapa de tubo ovalada, tapa de tubo en forma de disco y tapa esférica. Doblar, extruido, emprendedor, Para producirlo se utilizan métodos de fabricación por moldeo y mecanizado..
La tapa de tubo de acero actúa como pieza protectora y está diseñada para proteger extremos de diferentes formas.. Su objetivo principal es impermeabilizar las conexiones de tuberías.. La tapa para tubos de acero se usa ampliamente en las líneas de plomería de uso doméstico., suministro de agua comercial e industrial, maquinaria y equipo de procesamiento. Además, La tapa de la tubería se coloca en las líneas de la bomba de agua con el único propósito de eliminar los bloques de aire..
Nuestra empresa puede proporcionar tapas para tubos de acero con un espesor de pared máximo de hasta 150 mm y también hay otros números de programa disponibles como sch10, sch20, sch30, enfermedad de transmisión sexual, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40 y sch80.
NORMAS: ANSI B16.9 ASTM A234 WPB, ÉL,DE. ETC.
TAMAÑO:1/2″—48″
ESPESOR:ETS,SCH40,SCH20,SCH60,SCH80,SCH100,SCH120,SCH160,XS,XXS,PEC, ETC.
Especificaciones de la tapa para tubos de acero
| Tipo | |
| Diámetro exterior | 1/2″ ~ 78″ |
| Espesor de la pared | 3 milímetros ~ 200 milímetros |
Estándar disponible
Las tapas sin costura soldadas a tope de acero al carbono se usan generalmente para proteger el extremo de la tubería y otros accesorios.,por lo que la forma se diseña de acuerdo con la forma de la tubería. También usamos tapas para cortar la transición y la conexión se puede soldar a tope.,Soldadura por encaje y conexión roscada según requerimientos de uso..
|
Tubería nominal tamaño DN |
Diámetro exterior en bisel |
Longitud |
|
||
|
Serie A |
Serie B |
mi
|
E1
|
||
|
15
|
21.3
|
18
|
25
|
–
|
–
|
|
20
|
26.9
|
25
|
25
|
–
|
–
|
|
25
|
33.7
|
32
|
38
|
–
|
–
|
|
32
|
42.4
|
38
|
38
|
–
|
–
|
|
40
|
48.3
|
45
|
38
|
–
|
–
|
|
50
|
60.3
|
57
|
38
|
44
|
5.5
|
|
65
|
76.1(73)
|
76
|
38
|
51
|
7.0
|
|
80
|
88.9
|
89
|
51
|
64
|
7.6
|
|
90
|
101.6
|
–
|
64
|
76
|
8.1
|
|
100
|
114.3
|
108
|
64
|
76
|
8.6
|
|
125
|
139.7
|
133
|
76
|
89
|
9.5
|
|
150
|
168.3
|
159
|
89
|
102
|
11.0
|
|
200
|
219.1
|
219
|
102
|
127
|
12.7
|
|
250
|
273.0
|
273
|
127
|
152
|
12.7
|
|
300
|
323.9
|
325
|
152
|
178
|
12.7
|
|
350
|
355.6
|
377
|
165
|
191
|
12.7
|
|
400
|
406.4
|
426
|
178
|
203
|
12.7
|
|
450
|
457.2
|
478
|
203
|
229
|
12.7
|
|
500
|
508.0
|
529
|
229
|
254
|
12.7
|
|
550
|
559
|
–
|
254 |
||
|
600
|
610
|
630
|
267 |
||
|
650
|
660
|
–
|
267
|
||
|
700
|
711
|
720
|
267
|
||
|
750
|
762
|
–
|
267
|
||
|
800
|
813
|
820
|
267
|
||
|
850
|
864
|
–
|
267
|
||
|
900
|
914
|
920
|
267
|
||
|
950
|
965
|
–
|
305
|
||
|
1000
|
1016
|
1020
|
305
|
||
|
1050
|
1067
|
–
|
305
|
||
|
1100
|
1118
|
1120
|
343
|
||
|
1150
|
1168
|
–
|
343
|
||
|
1200
|
1220
|
1220
|
343
|
||

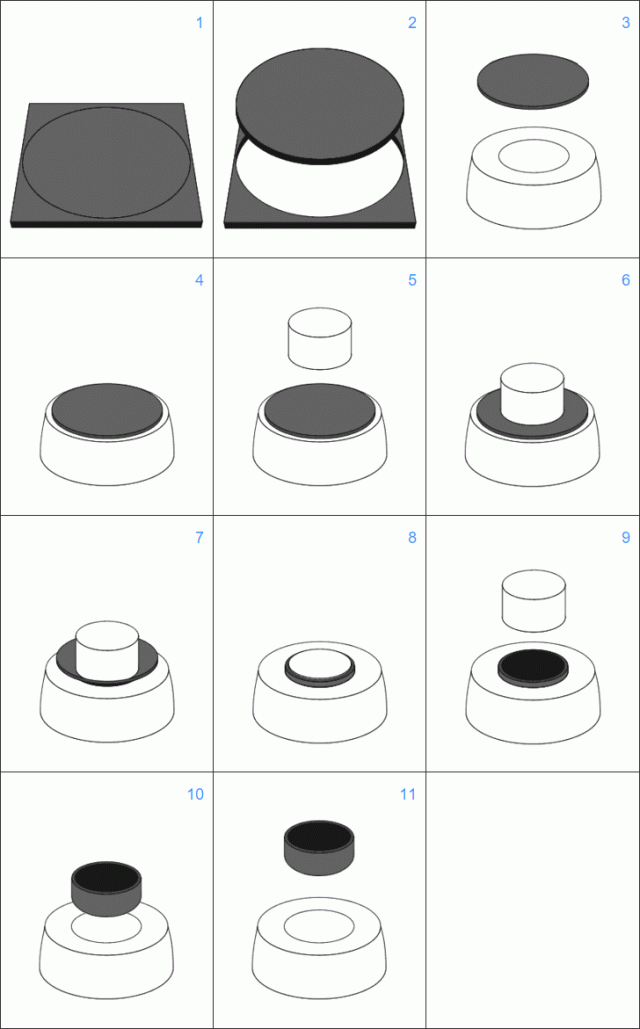

Introducción al conformado en caliente – Fabricación de TAPAS soldadas a tope
El proceso de fabricación de tapas parte de placas de acero que son cortadas y moldeadas con un procedimiento de conformado en frío.:
Los accesorios de tubería se utilizan en sistemas de plomería para conectar secciones rectas de tuberías o tubos., para adaptarse a diferentes tamaños o formas, y para otros fines tales como regular (o midiendo) flujo de fluido. Estos accesorios se utilizan en sistemas de plomería para controlar la transferencia de agua., Residuos de gas o líquidos dentro de tuberías o sistemas de plomería en entornos domésticos o comerciales.. Accesorios (tipos especialmente poco comunes) requerir dinero, tiempo, Materiales y herramientas para instalar y son una parte importante de los sistemas de plomería y plomería.. Los accesorios de tubería comunes incluyen principalmente: brida, codos, acoplamientos, sindicatos, carretes, reductores, casquillos, camisetas, camisetas desviadoras, cruces, gorras, enchufes, púas y válvulas. Aunque las válvulas son técnicamente accesorios, generalmente se discuten por separado.
Los cuerpos de los accesorios de tubería generalmente están hechos del mismo material base que la tubería a la que están conectados.: cobre, acero, CLORURO DE POLIVINILO, CPVC o ABS. Cualquier material permitido por plomería., códigos de salud o construcción (según corresponda) puede ser usado, pero debe ser compatible con los demás materiales del sistema., el fluido que se transporta, y la temperatura y presión en el interior (y afuera) el sistema. Accesorios de latón o bronce sobre cobre Común en plomería y sistemas de plomería.. Resistencia al fuego, resistencia a los golpes, resistencia mecánica, El antirrobo y otros factores también afectan la elección del material para los accesorios de tubería..
Material Acero inoxidable ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304l, 316, 316l, 304/304l, 316/316l, DE 1.4301, DIN1.4306, DE 1.4401, DE 1.4404 Dimensión ANSI B16.9, ANSI B16.28, MSS-SP-43 Tipo A, MSS-SP-43 Tipo B, ÉL B2312, JIS B2313 Programa de espesor 5S, 10S, 20S, T10, S20, S30, ETS, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS y etc..
Los accesorios en cruz permiten la bifurcación de tuberías., Permitir la distribución de agua u otros fluidos a varios accesorios o áreas.. Se utilizan comúnmente en sistemas de suministro de agua., sistemas de riego, y sistemas de calefacción.
Los reductores concéntricos se utilizan donde las tuberías están instaladas verticalmente y en el lado de descarga de las bombas.. Los reductores excéntricos se utilizan con mayor frecuencia cuando las tuberías se encuentran sobre un soporte para tuberías.. Por el lado plano, alinear y montar de forma segura los tubos en el bastidor es más fácil.
Tipo A- Se utiliza donde hay un amplio espacio para la cabeza disponible. Es deseable una elevación específica. Tipo B- Se utiliza donde el espacio libre es limitado. El accesorio para la cabeza es una sola orejeta. Tipo C- Se utiliza donde el espacio libre es limitado. El accesorio para la cabeza se realiza mediante orejetas una al lado de la otra.
