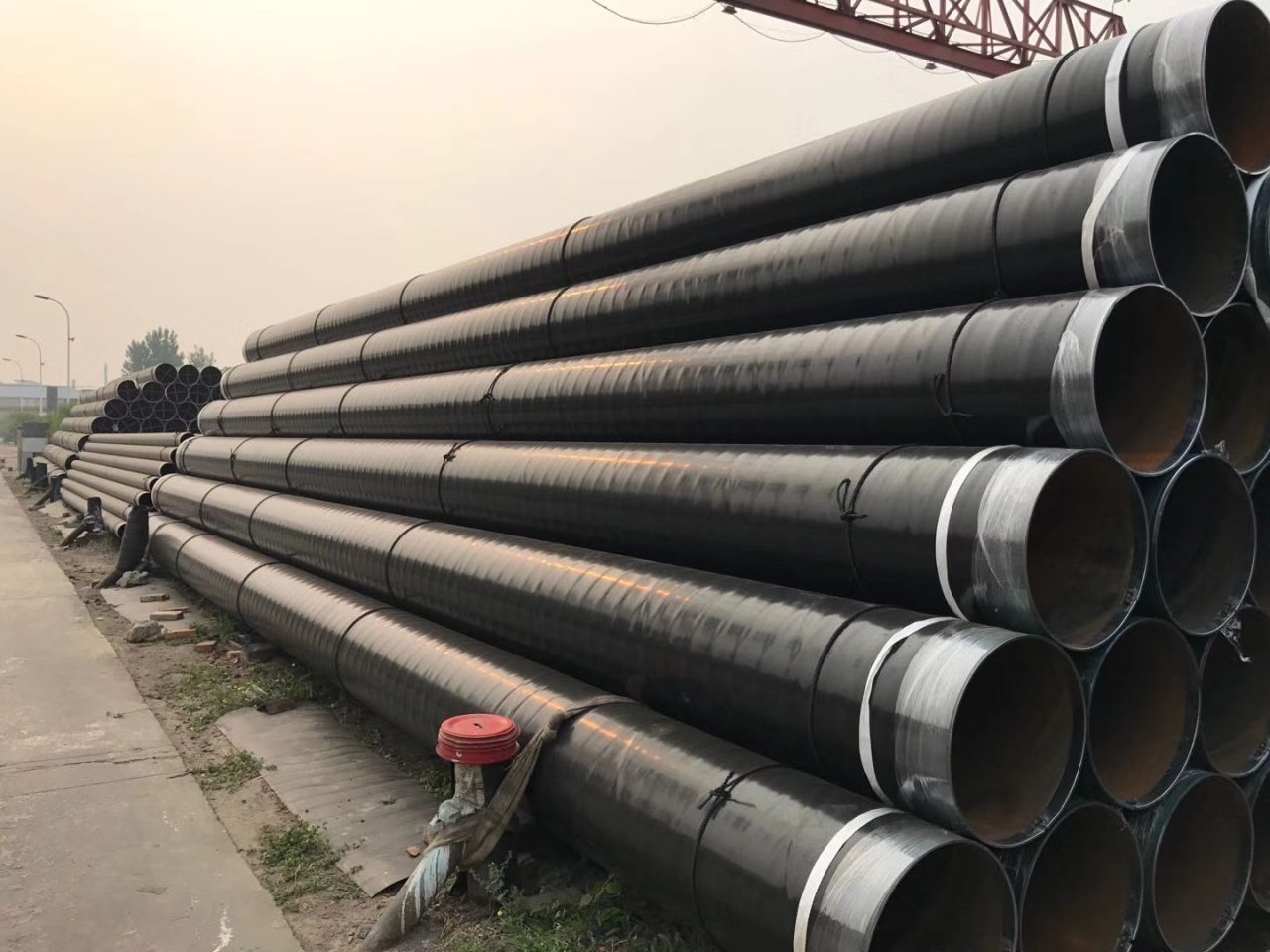

ท่อ SSAW เหล็กกล้าคาร์บอน API 5L
ท่อ SSAW เหล็กกล้าคาร์บอน API 5L เป็นชิ้นส่วนโครงสร้างพื้นฐานทางวิศวกรรมที่มีความเชี่ยวชาญสูง, โซลูชันวัสดุที่กำหนดโดยพื้นฐานไม่ได้จำกัดด้วยข้อจำกัดด้านมิติอย่างง่ายหรือการป้องกันการกัดกร่อนระดับยูทิลิตี้, แต่ด้วยการแสวงหาความแข็งแกร่งอย่างไม่หยุดยั้ง, ความสมบูรณ์ของการเชื่อมที่เชื่อถือได้, และความเหนียวแตกหักเป็นพิเศษ, ทั้งหมดที่จำเป็นเพื่อความปลอดภัย, อย่างต่อเนื่อง, และการลำเลียงไฮโดรคาร์บอนด้วยแรงดันสูง, ก๊าซธรรมชาติ, หรือของเหลวข้นหนาแน่นทั่วภูมิประเทศทางธรณีวิทยาและสิ่งแวดล้อมอันกว้างใหญ่. แตกต่างจากที่คุ้นเคย, การใช้งานท่อสาธารณูปโภคทั่วไป, ที่ $\text{API 5L}$ ข้อกำหนดยกระดับท่อไปสู่จุดวิกฤติ, ส่วนประกอบภาชนะรับความดันที่มีความเสี่ยงสูง, เรียกร้องให้ปฏิบัติตามมาตรฐานที่เป็นที่ยอมรับในระดับสากลซึ่งบังคับใช้การควบคุมทางโลหะวิทยาที่เข้มงวดและโปรโตคอลการประกันคุณภาพที่เข้มงวดเกินกว่าที่พบในมาตรฐานท่อเชิงพาณิชย์. SSAW ที่เป็นเอกลักษณ์ (รอยเชื่อมอาร์คจมอยู่ใต้น้ำแบบเกลียว) วิธีการผลิต, ทางเลือกทางเทคนิคที่ขับเคลื่อนโดยประสิทธิภาพทางเศรษฐกิจของการผลิตท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่จากขดลวดเหล็กต่อเนื่อง, แนะนำชุดข้อควรพิจารณาทางวิศวกรรมที่สำคัญที่เกี่ยวข้องกับรูปทรงการเชื่อม, แอนไอโซโทรปีเชิงกล, และการตรวจจับข้อบกพร่องที่ต้องพิจารณาอย่างพิถีพิถันในบริบทของความเครียดในการปฏิบัติงานที่เกิดขึ้นกับท่อส่งทางไกล.
จุดเริ่มต้นสำหรับการวิเคราะห์ทางเทคนิคเชิงลึกนี้คือตัวมาตรฐาน API 5L เอง, which defines a spectrum of $\text{HSLA}$ (โลหะผสมต่ำที่มีความแข็งแรงสูง) เกรดเหล็กกล้าคาร์บอน, ranging from the fundamental $\text{Grade B}$ up through the ultra-high strength grades like $\text{X80}$ และมากกว่านั้น, ที่ไหน “$\text{X}$” หมายถึงความแข็งแรงของผลผลิตขั้นต่ำที่ระบุ ($\text{SMYS}$) ในหลายพัน psi. สำหรับท่อเส้นแรงดันสูงทั่วไป, เกรดเช่น X52 หรือ X65 เป็นเรื่องปกติ, กำหนดให้แผ่นเหล็กฐานต้องผลิตโดยใช้กระบวนการทางความร้อนเชิงกลที่ซับซ้อน, เช่น ทีเอ็มซีพี (ประมวลผลด้วยการควบคุมด้วยกลไกทางความร้อน) กลิ้ง, เทคนิคการม้วนและทำให้เหล็กเย็นลงไปพร้อมๆ กันเพื่อปรับแต่งโครงสร้างเกรน, producing a fine $\text{ferrite-pearlite}$ โครงสร้างจุลภาคที่มีความแข็งแรงและความเหนียวที่เหนือกว่าเมื่อเปรียบเทียบกับเหล็กแผ่นรีดทั่วไป. โลหะฐานนี้ต้องเป็นไปตามข้อกำหนดองค์ประกอบทางเคมีที่มีรายละเอียดสูง, ซึ่งควบคุมไม่เพียงแค่น้ำหนักเป็นเปอร์เซ็นต์เท่านั้น แต่ยังควบคุมด้วยพารามิเตอร์ที่คำนวณได้ เช่น เทียบเท่าคาร์บอน ($\text{CEq}$) และพารามิเตอร์ที่สำคัญสำหรับการแคร็กเย็น ($\text{Pcm}$). ดัชนีเหล่านี้เป็นตัวชี้วัดทางเทคนิคที่สำคัญซึ่งใช้ในการทำนายความไวของเหล็กต่อการแตกร้าวที่เกิดจากความเย็นที่เกิดจากไฮโดรเจนในระหว่างและหลังกระบวนการเชื่อม, where lower $\text{CEq}$ ค่าต่างๆ ได้รับการกำหนดเป้าหมายโดยเฉพาะผ่านการใช้องค์ประกอบไมโครอัลลอยด์ที่มีการควบคุม เช่น ไนโอเบียม ($\text{Nb}$), วาเนเดียม ($\text{V}$), และไทเทเนียม ($\text{Ti}$)—ซึ่งจัดการขนาดเกรนและเร่งรัดการเสริมกำลังโดยไม่ต้องเพิ่มคาร์บอนมากเกินไป, จึงทำให้มีความสมดุลระหว่างความแข็งแรงสูงกับข้อกำหนดที่ไม่สามารถต่อรองได้สำหรับการเชื่อมภาคสนามภายใต้สภาพแวดล้อมที่รุนแรงบ่อยครั้ง.
คุณลักษณะการผลิตที่โดดเด่นคือ SSAW (รอยเชื่อมอาร์คจมอยู่ใต้น้ำแบบเกลียว) กระบวนการ, a production method that fundamentally differs from the $\text{LSAW}$ (รอยเชื่อมอาร์คจมอยู่ใต้น้ำตามยาว) หรือ $\text{SMLS}$ (ไร้รอยต่อ) ทางเลือกโดยการขึ้นรูปท่อจากแถบเหล็กม้วนที่พันเป็นเกลียวและเชื่อมพร้อมกันทั้งภายในและภายนอกโดยใช้พลังงานสูง, การสะสมสูง **การเชื่อมอาร์คแบบจุ่ม ($\text{SAW}$) ** เทคนิค. รูปทรงเกลียวนี้ให้ข้อได้เปรียบทางเศรษฐกิจอย่างมากในการผลิตท่อที่มีเส้นผ่านศูนย์กลางใหญ่มาก (มักจะเกิน $\text{NPS 60}$) จากที่แคบลง, เหล็กม้วนหาได้ง่ายมากขึ้น, เพิ่มการใช้วัสดุและประสิทธิภาพการผลิตสูงสุด. อย่างไรก็ตาม, ที่ $\text{SSAW}$ วิธีการนี้จะแนะนำชุดข้อจำกัดทางเทคนิคที่เป็นเอกลักษณ์, เกี่ยวข้องกับรูปทรงของรอยเชื่อมเป็นหลัก. The spiral weld path intersects the principal stress axes of the pipe at an angle—typically between $30^{\circ}$ และ $70^{\circ}$ ไปยังแกนท่อ—ปัจจัยสำคัญเนื่องจากความเค้นของห่วงของท่อ (ความเครียดเส้นรอบวงปฐมภูมิจากแรงกดดันภายใน) และความเครียดตามยาว (จากการขยายตัวทางความร้อนและการโหลดภายนอก) ไม่ตั้งฉากกับแนวเชื่อมอีกต่อไป, as they are in $\text{LSAW}$ ท่อ. ทางเดินเชิงมุมนี้หมายถึงการเชื่อมจะต้องได้รับความเค้นแรงดึงและแรงเฉือนอย่างต่อเนื่อง, ต้องการความมั่นใจเป็นพิเศษในความเป็นเนื้อเดียวกันและธรรมชาติที่ปราศจากข้อบกพร่องของโซนการเชื่อมฟิวชัน, which is metallurgically more complex than the parent material due to the high heat input and solidification microstructure of the $\text{SAW}$ กระบวนการ.
The rigorous Tensile Requirements mandated by $\text{API 5L}$ ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์ขั้นสุดท้าย, รวมถึงรอยเชื่อมแบบเกลียว, ตรงตามอัตราผลตอบแทนที่ระบุและค่าความต้านทานแรงดึงขั้นต่ำ ($\text{SMYS}$ และ $\text{SMTS}$). อย่างไรก็ตาม, สำหรับ $\text{SSAW}$ ท่อ, การทดสอบทางกลที่สำคัญที่สุดมักเกี่ยวข้องกับความทนทานต่อการแตกหัก, โดยเฉพาะในท่อที่มีไว้สำหรับบริการที่อุณหภูมิต่ำหรือที่ทำงานในสภาพแวดล้อมอาร์กติกหรือน้ำลึกที่มีความเสี่ยงจากการเกิดอย่างรวดเร็ว, การแพร่กระจายของรอยแตกร้าวเป็นสิ่งสำคัญยิ่ง. สิ่งนี้จำเป็นต้องปฏิบัติตาม Charpy V-Notch ที่เข้มงวด (CVN) ข้อกำหนดการทดสอบแรงกระแทก, ซึ่งเกี่ยวข้องกับการวัดพลังงานที่ดูดซับโดยชิ้นงานที่นำมาจากตัวท่อและ, อย่างยิ่ง, จาก HAZ (โซนได้รับผลกระทบจากความร้อน) ของการเชื่อมแบบเกลียวที่อุณหภูมิการออกแบบขั้นต่ำที่กำหนด, often below $0^{\circ}\text{C}$. วัตถุประสงค์คือเพื่อให้แน่ใจว่าเหล็กมีอุณหภูมิการเปลี่ยนผ่านแบบเหนียว-เปราะ ($\text{DBTT}$) อย่างปลอดภัยต่ำกว่าอุณหภูมิการทำงานต่ำสุดที่คาดการณ์ไว้, รับประกันว่าการแตกร้าวที่เกิดขึ้นใหม่จะนำไปสู่ความยากลำบาก, ความล้มเหลวในการเหนียว (ช้า, น้ำตาที่คาดเดาได้) แทนที่จะแตกหักแบบแตกหักง่าย (รวดเร็ว, ความแตกแยกที่คาดเดาไม่ได้) ที่สามารถแพร่กระจายไปไกลหลายไมล์ได้, ความแตกต่างทางเทคนิคหลักจากท่อสาธารณูปโภคซึ่งโดยทั่วไปแล้วข้อกำหนด CVN ไม่มีอยู่จริง. .
ความสมบูรณ์ของรอยเชื่อมเกลียว, ซึ่งทอดยาวตลอดความยาวของท่อ, มีความปลอดภัยผ่านการทดสอบแบบไม่ทำลายที่ครอบคลุม ($\text{NDT}$) protocols mandated by $\text{API 5L}$. ต่างจากท่อธรรมดาที่การตรวจสอบเฉพาะจุดอาจเพียงพอแล้ว, $\text{SSAW}$ ต้องมีการตรวจสอบอย่างต่อเนื่อง. โดยทั่วไปจะเกี่ยวข้องกับ $100\%$ การทดสอบอัลตราโซนิกอัตโนมัติ ($\text{AUT}$) ของปริมาตรการเชื่อม, มักเสริมด้วย **การทดสอบด้วยรังสี ($\text{X-ray}$ หรือ $\text{Gamma Ray}$) ** to detect internal volumetric defects like porosity or inclusions that $\text{UT}$ อาจจะพลาด, และการตรวจสอบด้วยสายตาขั้นสุดท้ายของเม็ดเชื่อมเพื่อดูความไม่ต่อเนื่องของพื้นผิว. The sheer geometric complexity of the spiral weld path requires sophisticated $\text{UT}$ อาร์เรย์ทรานสดิวเซอร์เพื่อให้แน่ใจว่าครอบคลุมอย่างสมบูรณ์, สามารถตรวจจับและกำหนดขนาดข้อบกพร่องที่มีความสำคัญอย่างยิ่ง เช่น การขาดฟิวชั่นหรือข้อบกพร่องระนาบที่ฝังอยู่ ซึ่งส่งผลเสียอย่างมากต่ออายุการใช้งานความล้าและความต้านทานการระเบิดของท่อ. เกณฑ์การยอมรับทางเทคนิคสำหรับข้อบกพร่องเหล่านี้มีความเข้มงวดอย่างยิ่ง, defined by the $\text{API 5L}$ ภาคผนวก, สะท้อนถึงผลที่ตามมาของความล้มเหลวในการให้บริการท่อแรงดันสูง, โดยที่เนื้อหาเชิงปริมาตร (เช่น, ก๊าซธรรมชาติ) เป็นตัวแทนของทั้งการสูญเสียทางเศรษฐกิจครั้งใหญ่และเป็นอันตรายต่อสิ่งแวดล้อมและความปลอดภัยสาธารณะที่สำคัญ.
นอกเหนือจากความสมบูรณ์ของโครงสร้าง, the performance of the $\text{API 5L SSAW}$ ท่อได้รับผลกระทบอย่างมากจากโอกาสที่จะเกิดกลไกความล้มเหลวในการกัดกร่อน, ซึ่งจำเป็นต้องมีการเคลือบภายนอกและภายในขั้นสูง, เนื่องจากตัวท่อเหล็กคาร์บอนเปลือยนั้นไม่มีการป้องกันในระยะยาวโดยธรรมชาติ. การกัดกร่อนภายนอกได้รับการแก้ไขโดยการใช้จากโรงงาน, ระบบหลายชั้น โดยทั่วไป **Fusion Bond Epoxy ($\text{FBE}$) ** หรือ **โพลีเอทิลีน 3 ชั้น ($\text{3LPE}$) **— ซึ่งจะใช้หลังจากที่ท่อถูกขัดด้วยกรวดจนได้มาตรฐานโลหะใกล้สีขาว, สร้างกำแพงอิเล็กทริกการยึดเกาะสูงที่ป้องกันท่อจากสภาพแวดล้อมในดินที่มีฤทธิ์กัดกร่อน. อย่างภายใน, เกรดเหล็กที่มีความแข็งแรงสูงจะไวต่อการแตกร้าวจากการกัดกร่อนจากความเครียด ($\text{SCC}$), การแคร็กความเครียดของซัลไฟด์ ($\text{SSC}$), และการแคร็กที่เกิดจากไฮโดรเจน ($\text{HIC}$), โดยเฉพาะอย่างยิ่งเมื่อทำการลำเลียง “เปรี้ยว” แก๊ส ($\text{H}_2\text{S}$) หรือสูง-$\text{CO}_2$ ของเหลว. ดังนั้น, ข้อกำหนดมักกำหนดให้เหล็กมีคุณสมบัติทนต่อ HIC, ต้องการปริมาณกำมะถันต่ำแบบพิเศษและการควบคุมรูปร่างการรวมผ่านการบำบัดแคลเซียม, การปรับปรุงทางโลหะวิทยาที่มีราคาแพงซึ่งไม่สามารถต่อรองได้สำหรับการบริการในสภาพแวดล้อมที่รุนแรง, ตอกย้ำความแตกต่างทางเทคนิคระหว่างท่อเฉพาะทางและเกรดสาธารณูปโภคมาตรฐาน.
ในที่สุด, the ultimate verification of the $\text{API 5L SSAW}$ ความจุโครงสร้างของท่อเป็นสิ่งจำเป็น, การทดสอบอุทกสถิตแบบไม่ทำลาย, โดยที่ท่อจะถูกเพิ่มแรงดันในแท่นทดสอบให้มีแรงดันต่ำสุด (โดยทั่วไป $1.25$ ถึง $1.5$ คูณด้วยแรงดันใช้งานสูงสุดที่อนุญาต, หรือ $\text{MAOP}$) จัดขึ้นตามระยะเวลาที่กำหนด. การทดสอบนี้ทำหน้าที่เป็นหลักฐานทางกลที่สำคัญ, ตรวจสอบความแข็งแรงยืดหยุ่นของท่อและความสมบูรณ์ของการเชื่อมแบบเกลียวภายใต้สภาวะการทำงานจำลอง. ลักษณะที่เข้มงวดของการทดสอบนี้, combined with the stringent $\text{API 5L}$ ข้อกำหนดสำหรับการตรวจสอบย้อนกลับของวัสดุ, เอกสารประกอบ, และการประยุกต์ใช้ระบบป้องกันการกัดกร่อนที่ซับซ้อน, ช่วยให้มั่นใจได้ว่าท่อ SSAW เหล็กกล้าคาร์บอน API 5L ไม่ใช่แค่ท่อเท่านั้น, แต่ได้รับการออกแบบทางวิศวกรรมขั้นสูง, ถังบรรจุแรงดันที่ผ่านการรับรอง ออกแบบมาเพื่อประสิทธิภาพที่คาดการณ์ได้และอายุการใช้งานที่ยาวนานขึ้นภายใต้สภาวะแวดล้อมและการปฏิบัติงานที่มีความต้องการมากที่สุดที่พบในโครงสร้างพื้นฐานทางอุตสาหกรรม. ตารางด้านล่างรวบรวมพารามิเตอร์ทางเทคนิคที่สำคัญซึ่งได้มาจากการวิเคราะห์เชิงลึกนี้.
ข้อมูลข้อกำหนดทางเทคนิคที่มีโครงสร้าง: ท่อ SSAW เหล็กกล้าคาร์บอน API 5L
| หมวดหมู่ | ข้อกำหนดทางเทคนิค | ข้อกำหนดทั่วไป & มาตรฐาน | ความสำคัญทางเทคนิคสำหรับท่อแรงดันสูง |
| เกรดวัสดุ | API 5L โลหะผสมต่ำที่มีความแข็งแรงสูง (HSLA) | เกรดทั่วไป: $\text{X52, X65, X70}$. Requires control of $\text{Nb, V, Ti}$ องค์ประกอบไมโครอัลลอยด์. | ความแข็งแรงของผลผลิต ($\text{SMYS}$) ต้องเป็นไปตามขั้นต่ำที่สูง (เช่น, $\text{X65}$ กำหนดให้มี $65,000 \text{ psi}$) เพื่อความปลอดภัย, สูง-$\text{MAOP}$ การดำเนินการ. |
| วิธีการผลิต | สซอว์ (รอยเชื่อมอาร์คจมอยู่ใต้น้ำแบบเกลียว) | ท่อขึ้นรูปเป็นเกลียวจากเหล็กเส้น; internal and external weld passes using the $\text{SAW}$ กระบวนการ. | ประหยัดสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ ($\text{NPS 24+}$). ทางเดินเชื่อมจะเอียงไปทางแกนความเค้น, ต้องการคุณภาพการเชื่อมสูง. |
| มาตรฐานการปกครอง | ข้อมูลจำเพาะ API 5L | กำหนดเกรดวัสดุ, ขนาด, ขีดจำกัดทางเคมี ($\text{CEq}$), $\text{NDT}$ ความต้องการ, และขั้นตอนการทดสอบ (เช่น, การแบน, การทดสอบแรงกระแทก). | มาตรฐานสากลด้านความสมบูรณ์ของท่อ, มุ่งเน้นไปที่ความแข็งแกร่ง, ความเหนียวแตกหัก, และความปลอดภัยในการส่งก๊าซ/น้ำมัน. |
| องค์ประกอบทางเคมี | Controlled $\text{CEq}$ และ $\text{Pcm}$ | $\text{C} \le 0.23\%$. เทียบเท่าคาร์บอน ($\text{CEq}$) $\le 0.43$. $\text{S}$ และ $\text{P}$ ควบคุมอย่างเข้มงวด ($\le 0.015\%$). | ต่ำ $\text{CEq}$ รับประกันความสามารถในการเชื่อมภาคสนามและลดความไวต่อการแตกร้าวเย็นที่เกิดจากไฮโดรเจน ($\text{HIC}$). |
| ต้องการการรักษาความร้อน. | เป็นรอย / ซึ่งถูกทำให้เป็นมาตรฐาน / ดับแล้ว & นิรภัย (ถาม&ต) | แตกต่างกันไปตามเกรด; $\text{TMCP}$ (การประมวลผลที่ควบคุมด้วยความร้อนและกลไก) เป็นเรื่องธรรมดาสำหรับจาน. ตะเข็บเชื่อมอาจต้องได้รับการบำบัดด้วยความร้อน. | $\text{TMCP}$ ปรับแต่งโครงสร้างจุลภาคเพื่อความแข็งแรงและความเหนียวที่เหนือกว่า, essential for low $\text{DBTT}$. |
| ข้อกำหนดด้านแรงดึง | สมีส์ & เอสเอ็มทีเอส | $\text{API 5L Grade X65}$ ตัวอย่าง: $\text{SMYS} = 65,000 \text{ psi}$. $\text{SMTS}$ (นาที. แรงดึง) $= 77,000 \text{ psi}$. | ยืนยันความสามารถในการทนต่อแรงกดดันการออกแบบและโหลดภายนอกโดยไม่ยอมแพ้, โดยมีหลักประกันความปลอดภัยเพียงพอ. |
| ข้อกำหนดด้านความเหนียว | ชาร์ปี วี-น็อตช์ (CVN) | นาที. ต้องการพลังงานที่ดูดซับ (เช่น, $40 \text{ Joules}$) ที่อุณหภูมิการทดสอบเฉพาะ (เช่น, $0^{\circ}\text{C}$ หรือ $-20^{\circ}\text{C}$). | รับประกันความต้านทานต่อการแพร่กระจายของการแตกหักแบบเปราะอย่างรวดเร็ว, โหมดความล้มเหลวร้ายแรงในท่อสายแรงดันสูง. |
| การควบคุมคุณภาพ (NDT) | $100\%$ การตรวจสอบเชื่อม | การทดสอบอัลตราโซนิกอัตโนมัติ ($\text{AUT}$) ของการเชื่อมแบบเกลียวทั้งหมด, often supplemented by $\text{X-ray}$ สำหรับข้อบกพร่องเชิงปริมาตร. | ตรวจสอบให้แน่ใจว่าตะเข็บเชื่อมแบบเกลียวไม่มีข้อบกพร่องในแนวระนาบ (ขาดการหลอมรวม/การเจาะ) ที่ประนีประนอมความซื่อสัตย์. |
| แอปพลิเคชัน | ท่อเส้นแรงดันสูง | การขนส่งน้ำมัน, ก๊าซธรรมชาติ, ผลิตภัณฑ์ปิโตรเลียมกลั่น, และของเหลวแรงดันสูงจะไหลในระยะทางไกล. | ปรับให้เหมาะสมเพื่อความต่อเนื่อง, ปริมาณสูง, บริการแรงดันสูงที่ต้องการความน่าเชื่อถือและความปลอดภัยสูงสุด. |
| Tolerance of $\text{OD}$ และ $\text{WT}$ | ความคลาดเคลื่อนมิติ API 5L | $\text{OD}$ ความอดทนนั้นแน่น (เช่น, $\pm 0.5\%$). $\text{WT}$ โดยทั่วไปแล้วความอดทนจะแน่นหนา ($\pm 10\%$) เนื่องจากมีขนาดใหญ่. | การควบคุมที่เข้มงวดเป็นสิ่งจำเป็นสำหรับการติดตั้งอย่างสม่ำเสมอระหว่างการเชื่อมภาคสนาม และรับประกันปริมาตรภายในและความจุแรงดันที่แม่นยำ. |
หนึ่งในสิ่งที่สำคัญที่สุด, แต่มักจะบอบบาง, ผลที่ตามมาทางเทคนิคของเส้นทางเชื่อมแบบเกลียวเป็นผลจากคุณสมบัติทางกลแบบแอนไอโซโทรปี และผลกระทบต่อการกระจายความเค้นภายใต้ภาระบริการ. เนื่องจากรอยเชื่อมวิ่งเป็นมุมแหลม (โดยทั่วไป $30^{\circ}$ ถึง $70^{\circ}$) ไปยังแกนของท่อ, วัสดุเชื่อมและ HAZ ที่เกี่ยวข้อง (โซนได้รับผลกระทบจากความร้อน), which are metallurgically distinct and potentially less tough than the parent $\text{TMCP}$ ตัวเหล็ก, ได้รับความเครียดไปพร้อมๆ กันจากทั้งความเครียดจากห่วงสูง (ความตึงเครียดเส้นรอบวงที่เกิดจากแรงกดดันภายใน, ส่วนประกอบความเค้นสูงสุดของท่อ) และความเครียดตามยาว (แรงตึงตามแนวแกนที่เกิดจากการขยายตัวทางความร้อน, ดัด, หรือเอฟเฟกต์ปัวซอง). ที่ซับซ้อนนี้, โหลดแบบสองแกนบนรอยเชื่อม, แตกต่างจากการโหลดความเค้นห่วงหลักที่เกิดจากการเชื่อมตามยาว, necessitates that the $\text{SAW}$ พารามิเตอร์กระบวนการ รวมถึงอินพุตความร้อน, เคมีลวด, และองค์ประกอบของฟลักซ์—ได้รับการควบคุมอย่างพิถีพิถันเพื่อให้แน่ใจว่าโลหะเชื่อมที่สะสมอยู่จะรักษาคุณสมบัติทางกลที่แข็งแกร่งเพียงพอที่จะทนต่อสภาวะความเค้นรวมนี้, มักต้องการความแข็งแกร่งที่มากเกินไปเมื่อเทียบกับโลหะแม่, ควบคู่ไปกับความทนทานต่อแรงกระแทกที่อุณหภูมิต่ำที่เหนือกว่า, เครื่องชั่งทางเทคนิคที่ต้องการการตรวจสอบตัวแปรกระบวนการเชื่อมอย่างต่อเนื่องและซับซ้อน. ผลที่ตามมาของความล้มเหลวที่นี่ไม่ใช่เรื่องเล็กน้อย; ข้อบกพร่องในการเชื่อมแบบเกลียว, อยู่ภายใต้สนามความเครียดที่ซับซ้อนนี้, เสี่ยงต่อการแพร่กระจายของการแตกหักตามแนวเชื่อม, a failure mode that is unique to the $\text{SSAW}$ เรขาคณิตและจำเป็นต้องมีการสร้างแบบจำลองทางทฤษฎีที่ครอบคลุมในระหว่างขั้นตอนการออกแบบเพื่อคาดการณ์ขนาดข้อบกพร่องที่สำคัญและแรงกดดันในการทำงานที่ยอมรับได้.
นอกจากนี้, the logistical and financial implications of the $\text{SSAW}$ เรขาคณิตขยายโดยตรงไปสู่ขอบเขตเทคโนโลยีขั้นสูงของการดำเนินงานและการบำรุงรักษาไปป์ไลน์, ส่งผลกระทบต่อการตรวจสอบในสายการผลิตโดยเฉพาะ (หรือ), often performed by sophisticated electronic devices known as $\text{PIGs}$ (เกจตรวจสอบท่อ). เหล่านี้ $\text{PIGs}$ ใช้เทคโนโลยีเช่น **Magnetic Flux Leakage ($\text{MFL}$) ** หรือ **การทดสอบอัลตราโซนิก ($\text{UT}$) ** เพื่อสแกนผนังท่อเพื่อหาการกัดกร่อน, รอยแตก, หรือข้อบกพร่องจากการผลิตขณะเดินทางหลายร้อยไมล์ภายในท่อ. The geometry of the $\text{SSAW}$ ท่อ, ด้วยความต่อเนื่องของมัน, เม็ดเชื่อมแบบเกลียววิ่งไปตามพื้นผิวผนังด้านใน, presents a unique challenge to the $\text{ILI}$ เครื่องมือ, เนื่องจากโปรไฟล์การเชื่อมอาจรบกวนอาร์เรย์เซ็นเซอร์ได้, อาจนำไปสู่เสียงรบกวนที่เพิ่มขึ้นหรือข้อบ่งชี้ที่ผิดพลาด, ต้องการอัลกอริธึมซอฟต์แวร์เฉพาะและการปรับเปลี่ยนฮาร์ดแวร์เพื่อตีความข้อมูลที่บันทึกไว้ตามเส้นทางเกลียวอย่างแม่นยำ, เพิ่มความซับซ้อนและต้นทุนให้กับการจัดการความสมบูรณ์ตามปกติของเครือข่ายไปป์ไลน์. ในทางกลับกัน, ที่ $\text{SSAW}$ ประมวลผลเอง, โดยใช้เหล็กขด, ได้รับประโยชน์อย่างมากจากความก้าวหน้าทางโลหะวิทยาที่มีอยู่ใน TMCP (ประมวลผลด้วยการควบคุมด้วยกลไกทางความร้อน) เหล็ก, โดยที่การเติมไมโครอัลลอยด์โดยเฉพาะ - โดยเฉพาะไนโอเบียม ($\text{Nb}$), วาเนเดียม ($\text{V}$), และไทเทเนียม ($\text{Ti}$)— มีบทบาทอย่างมากในการบรรลุความแข็งแกร่งและความเหนียวสูงตามที่ต้องการ. องค์ประกอบเหล่านี้ไม่ใช่สารผสมแบบธรรมดา; เป็นเครื่องมือทางโลหะวิทยา. ไนโอเบียม, ตัวอย่างเช่น, เป็นเครื่องมือในการปรับแต่งเมล็ดข้าวและเสริมการตกตะกอน, forming fine $\text{Nb}$-คาร์ไบด์และไนไตรด์ที่ปักหมุดขอบเขตของเกรน, preventing recrystallization during the $\text{TMCP}$ ขั้นตอนการทำความเย็น, ส่งผลให้มีเนื้อละเอียดเป็นพิเศษ, high-strength $\text{ferrite}$ structure that simultaneously enhances both the $\text{SMYS}$ และความเหนียวแตกหักที่อุณหภูมิต่ำ, a technical feat essential for the safe use of $\text{API 5L}$ pipe grades like $\text{X65}$ และสูงกว่าในสภาพแวดล้อมที่มีอากาศหนาวเย็น.
การตรวจสอบความเหมาะสมของท่อในการให้บริการขั้นสุดท้าย, ก้าวข้ามการตรวจสอบและการทดสอบก่อนหน้านี้ทั้งหมด, เป็นสิ่งที่จำเป็น, การทดสอบอุทกสถิตแบบไม่ทำลาย, a critical protocol defined by $\text{API 5L}$ โดยที่ท่อได้รับแรงดันภายในสูงกว่าแรงดันใช้งานสูงสุดที่คาดไว้อย่างมาก ($\text{MAOP}$), โดยทั่วไปมีตั้งแต่ $1.25$ ถึง $1.5$ times the $\text{MAOP}$. วัตถุประสงค์ของการทดสอบนี้ไม่ใช่แค่การตรวจสอบรอยรั่วเท่านั้น; มันทำหน้าที่เป็นการทดสอบการพิสูจน์ที่สำคัญ, การเปลี่ยนรูปวัสดุแบบพลาสติกและคัดกรองส่วนของท่อที่มีข้อบกพร่องใกล้กับขนาดความล้มเหลวที่สำคัญได้อย่างมีประสิทธิภาพ, ซึ่งมิฉะนั้นอาจระเบิดระหว่างการทดสอบมากกว่าที่จะให้บริการ. ฟิสิกส์เบื้องหลังสิ่งนี้เกี่ยวข้องกับการดันวัสดุท่อเข้าไปในบริเวณพลาสติก (where stress exceeds the $\text{SMYS}$), กระบวนการนั้น, ตอบโต้โดยสัญชาตญาณ, ปรับปรุงความสมบูรณ์ในระยะยาวของท่อโดยการลดรอยแตกเล็กๆ ที่มีอยู่ และทำให้รอยเชื่อม SSAW ทั้งหมดได้รับความเค้นในการออกแบบสูงสุด, ให้ข้อสรุป, การตรวจสอบความจุโครงสร้างของท่ออย่างเต็มรูปแบบ. นอกจากนี้, การเสียรูปพลาสติกนี้ทำให้เกิดปรากฏการณ์ที่เรียกว่า Bauschinger Effect บนเส้นโค้งความเค้น-ความเครียด, การเปลี่ยนแปลงคุณสมบัติของวัสดุอย่างละเอียดในลักษณะที่สามารถปรับปรุงความต้านทานความล้าของท่อภายใต้รอบแรงดันในการทำงานที่ตามมา, ทำให้การทดสอบอุทกสถิตไม่เพียงแต่เป็นการตรวจสอบการควบคุมคุณภาพเท่านั้น แต่ยังเป็นการเพิ่มประสิทธิภาพความยืดหยุ่นของโครงสร้างของท่อในระยะยาวอีกด้วย.
ความไวโดยธรรมชาติของเหล็กกล้าคาร์บอนฐานต่อการกัดกร่อน, โดยเฉพาะอย่างยิ่งเมื่อถูกฝังและถูกอิเล็กโทรไลต์ในดินที่มีฤทธิ์รุนแรง, necessitates that the final $\text{API 5L SSAW}$ ข้อกำหนดของท่อรวมถึงการประยุกต์ใช้ระบบป้องกันการกัดกร่อนภายนอกที่แข็งแกร่ง, a technical requirement that fundamentally differs from the intrinsic $\text{HDG}$ การป้องกันที่ใช้สำหรับท่อสาธารณูปโภค. สำหรับท่อร้อยสายแบบฝัง, การป้องกันเบื้องต้นคือการเคลือบกั้นอิเล็กทริก, เช่น **โพลีเอทิลีน 3 ชั้น ($\text{3LPE}$) ** หรือ **Fusion Bond Epoxy ($\text{FBE}$) **, นำไปใช้กับด้านนอกของท่อหลังจากทำความสะอาดด้วยวัสดุขัดถูอย่างพิถีพิถัน. ที่ $\text{3LPE}$ ระบบ, a complex multi-stage coating involving an initial $\text{FBE}$ ไพรเมอร์เพื่อการยึดเกาะที่ดีเยี่ยม, กาวโคโพลีเมอร์, และชั้นนอกโพลีเอทิลีนขั้นสุดท้ายสำหรับการปกป้องทางกล, ถูกระบุเนื่องจากเป็นเกราะป้องกันความชื้นภายนอกและการปนเปื้อนในดินสูง, รักษาความเป็นฉนวนสูงซึ่งจำเป็นอย่างยิ่งสำหรับการทำงานที่มีประสิทธิภาพของสารเสริม **การป้องกัน Cathodic ($\text{CP}$) ** ระบบ. ที่ $\text{CP}$ ระบบ, ซึ่งจำเป็นควบคู่ไปกับการเคลือบเพื่อการปกป้องในระยะยาว, อาศัยความสมบูรณ์ของการเคลือบเพื่อจำกัดความต้องการในปัจจุบัน, ตรวจสอบให้แน่ใจว่าขั้วบวกบูชายัญสังกะสีหรือแมกนีเซียม (หรือประทับใจระบบปัจจุบัน) สามารถปกป้องท่อทั้งหมดจากการกัดกร่อนของกัลวานิกได้อย่างมีประสิทธิภาพตลอดอายุการใช้งานที่ต้องการ, การบูรณาการทางวิศวกรรมที่สำคัญของวัสดุศาสตร์และเคมีไฟฟ้าที่รับประกันอายุการใช้งาน 50 ปีบวกของการดำเนินงานที่คาดหวังของท่อส่งไฟฟ้าที่ทันสมัย.
ความเป็นจริงในการปฏิบัติงานของท่อ SSAW เหล็กกล้าคาร์บอน API 5L จึงเป็นสภาพแวดล้อมที่มีความต้องการสูงในทุกส่วนประกอบ, from the $\text{TMCP}$ steel’s micro-alloying content to the angle of the spiral weld and the $\text{NDT}$ การรับรอง, จะต้องทำงานประสานกันอย่างไร้รอยต่อเพื่อควบคุมความกดดันมหาศาลได้อย่างปลอดภัย. The pipe’s $\text{API 5L}$ ข้อมูลจำเพาะมีมากกว่าการเลือกใช้วัสดุเพียงอย่างเดียว; โดยจะกำหนดระบบการจัดการคุณภาพทั้งหมด, รับรองว่าข้อกำหนดที่เข้มงวดสำหรับองค์ประกอบทางเคมี ($\text{CEq}$ การควบคุมความสามารถในการเชื่อม), ข้อกำหนดด้านแรงดึง ($\text{SMYS}$ สำหรับความจุแรงดัน), และข้อกำหนดด้านความเหนียว ($\text{CVN}$ เพื่อความปลอดภัยในการแตกหัก) ได้รับการตรวจสอบและจัดทำเป็นเอกสารในทุกขั้นตอนของการผลิต, การสร้างบันทึกที่ตรวจสอบได้เกี่ยวกับความสมบูรณ์ซึ่งจำเป็นสำหรับโครงการโครงสร้างพื้นฐานที่สำคัญ ซึ่งความล้มเหลวไม่ใช่ทางเลือก. The deep-seated technical constraints of the $\text{SSAW}$ กระบวนการ, coupled with the uncompromising demands of the $\text{API 5L}$ มาตรฐาน, ส่งผลให้ผลิตภัณฑ์ได้รับการออกแบบทางวิศวกรรมขั้นสูงซึ่งอยู่ที่จุดสูงสุดของเทคโนโลยีการลำเลียงของเหลวที่มีเส้นผ่านศูนย์กลางขนาดใหญ่.
ท่อเหล็กสซอว์, หรือที่เรียกว่าท่อเหล็กเชื่อมส่วนโค้งจมอยู่ใต้น้ำแบบเกลียว, เป็นท่อเหล็กเชื่อมเกลียวที่เกิดจากการเชื่อมอาร์กจุ่มสองด้าน. ท่อเชื่อมแบบเกลียวถูกสร้างขึ้นโดยใช้แผ่นที่แคบกว่าหรือเหล็กแผ่นรีดร้อน, ซึ่งช่วยลดต้นทุนการผลิตได้อย่างมาก. กระบวนการเชื่อมแบบเกลียวช่วยให้สามารถผลิตท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ซึ่งเหมาะสำหรับการขนส่งน้ำมันและก๊าซในปริมาณมาก.
ท่อเหล็ก SSAW นำเสนอโซลูชั่นที่ใช้งานได้จริงสำหรับการใช้งานหลายประเภทที่ต้องการความทนทาน, เส้นผ่านศูนย์กลางใหญ่, และท่อยาว. แม้ว่าจะมีข้อจำกัดบางประการในแง่ของความแม่นยำและโอกาสที่จะเกิดข้อบกพร่อง, ความคุ้มค่าและความแข็งแกร่งทำให้เป็นตัวเลือกยอดนิยมในอุตสาหกรรมต่างๆ. สำหรับการใช้งานเฉพาะด้าน, การเลือกเกรดที่เหมาะสมและปฏิบัติตามมาตรฐานที่เกี่ยวข้องเป็นสิ่งสำคัญอย่างยิ่งเพื่อให้มั่นใจในความปลอดภัยและประสิทธิภาพ.
