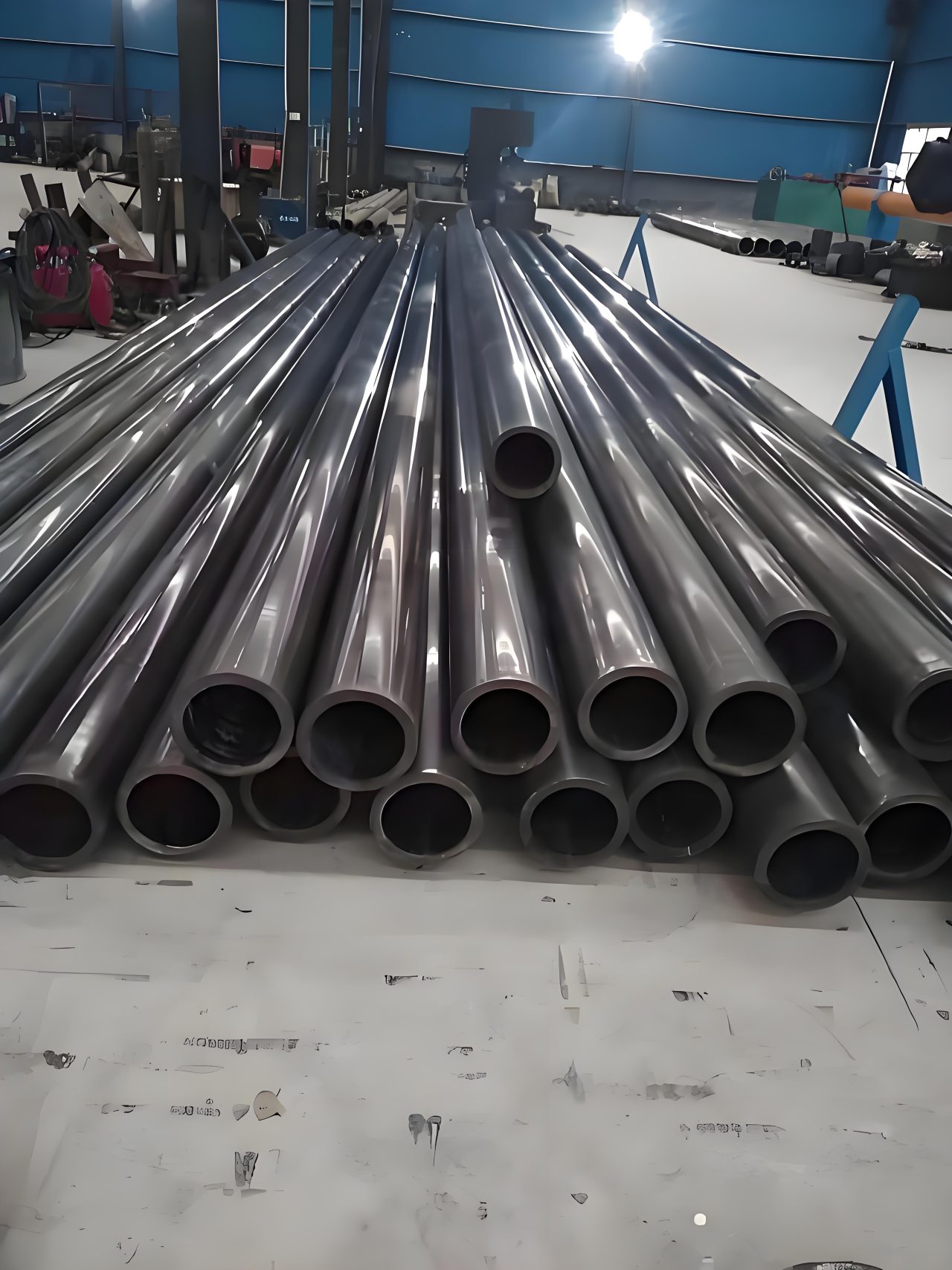

Создано для экстремальных условий: Комплексное исследование стальных труб котлов и теплообменников JIS G3461

В обширном, взаимосвязанный мир промышленного производства электроэнергии и термической обработки, котел является наиболее важным компонентом, печь высокого давления, в которой энергия тепла преобразуется в полезную энергию. Целостность всей этой операции зависит от невидимой производительности тысяч футов **котельных труб**.. Это не просто каналы для воды или пара.; это сложные устройства теплопередачи, которые должны одновременно выдерживать огромное внутреннее давление., агрессивный внешний тепловой поток, суровое термоциклирование, и неустанный, замедленная угроза **деформации ползучести**. Чтобы обеспечить безопасность, надежность, и глобальная взаимозаменяемость в этой среде с высокими ставками, **Японский промышленный стандарт (ОН) G3461** представляет собой узкоспециализированный и строгий набор спецификаций для **трубок котлов и теплообменников из углеродистой стали**.. Этот стандарт является техническим соглашением, диктуя точную материаловедение, точность изготовления, и обязательное тестирование.

Путешествие в JIS G3461 — это глубокое погружение в инженерные компромиссы, необходимые для выживания в экстремальных условиях.. В то время как другие стандарты, например JIS G3454, разобраться с трубопроводами под давлением, G3461 работает на другом уровне проверки.. Основное внимание уделяется материалам, выполняющим функцию *теплообмена*., это означает, что стенка трубы должна выдерживать резкий температурный градиент. Эта критическая функция диктует строгие требования, предъявляемые к классам стандарта — **STB. 340, СТБ 410, и СТБ 510** — каждая вариация на тему., оптимизирован для отдельных зон внутри котла, от умеренного нагрева экономайзера до интенсивного, среда с повышенным давлением в секциях испарителя и пароперегревателя. Понимание требований G3461 означает понимание самой основы современной тепловой энергетики..

я. Область применения стандарта: Объем, Контекст, и классификация

Обозначение **JIS G3461**, с **STB** (Стальной трубчатый котел) идентификатор, определяет необходимые критерии для стальных труб, используемых для передачи тепла при повышенных температурах., обычно до практического предела около 450 долларов^circtext{С}$ до $500^circtext{С}$ для углеродистой стали, в значительной степени зависит от внутреннего давления и применяемых конкретных норм проектирования. (такие как ASME). Выше этого порога, металлургические факторы, такие как **графитизация** (осаждение углерода, приводящее к хрупкому разрушению) и ускоренная ползучесть обусловливают необходимость применения низколегированных хромомолибденовых сплавов. (Cr-mo) стали, которые регулируются соответствующим стандартом, Он G3462.

Три основных класса G3461 определяются их минимальным гарантированным пределом прочности на разрыв в мегапаскалях. ($\текст{МПа}$):

• СТБ 340: Низкая степень прочности, предпочтителен для экономайзеров и некритических теплообменников с умеренными температурами и давлениями., высокая пластичность имеет приоритет для простоты манипулирования и намотки.
• СТБ 410: Рабочая лошадка стандарта. Эта средняя сила обеспечивает превосходный баланс давления., высокотемпературная производительность, и разумная свариваемость, что делает его повсеместным в стенках испарителей и трубопроводах котлов общего назначения..
• СТБ 510: Самая прочная марка углеродистой стали., часто выбирается, когда расчетное давление чрезвычайно велико, позволяет получить более тонкую стенку и максимизировать эффективность теплопередачи, хотя требует высочайшего уровня контроля во время сварки и изготовления из-за повышенного содержания углерода..

Стандарт обеспечивает не только прочность, но также однородность размеров и однородность материала., что имеет первостепенное значение, когда необходимо беспрепятственно соединить сотни или тысячи одинаковых трубок., расширенный, или приварены к коллекторным барабанам и трубным решеткам. Без жесткого соблюдения этих спецификаций, сложная динамика потока и распределение тепла внутри котла станут непредсказуемыми, потенциально может привести к катастрофическому провалу.

II. Метод изготовления: Целостность корпуса трубки

Метод производства является основой целостности трубки и в соответствии с JIS G3461 подразделяется на два процесса.: **Бесшовный (С)** и **Электросварная сварка (ВПВ) (Э)**. Выбор между этими двумя зависит от условий эксплуатации., особенно риск, связанный с разрушением сварного шва под напряжением.

Бесшовные трубы (С): Стандарт высокой критичности

Бесшовные трубы изготавливаются из цельного металла., цилиндрическая заготовка, которую нагревают и прокалывают для создания полой оболочки, который затем прокатывают и часто подвергают холодной вытяжке для достижения окончательного размера и толщины стенки.. Отсутствие какого-либо слияния или соединения обеспечивает непрерывность, однородная металлическая структура без металлургических несплошностей, свойственных сварному шву.. Это критически важно для трубок, подвергающихся самым высоким внутренним давлениям и **циклическим термическим нагрузкам**., например, в паровых барабанах или водяных стенках печей, где дефект может быстро перерасти в сбой. Бесшовный процесс позволяет конечному продукту иметь превосходную устойчивость к **разрушению при ползучести**., поскольку напряжение распределяется равномерно по всей окружности. Бесшовные трубы, изготовленные в соответствии со спецификациями G3461, проходят обязательную окончательную термическую обработку — обычно **нормализацию** для труб с горячей отделкой или **отжиг** для труб с холодной отделкой — для снятия внутренних напряжений и восстановления оптимальной микроструктуры для длительной эксплуатации при высоких температурах..

Трубы, сваренные электрическим сопротивлением (Э): Точность и экономичность

Трубы ERW производятся из непрерывной стальной полосы. (Овца), который подвергается холодной штамповке в форме трубки. Края соединяются высокочастотным электрическим током и давлением., сплавление их без добавления присадочного металла. Современные процессы ВПВ строго контролируются и позволяют достичь исключительной точности размеров., особенно по толщине стенок. Эта точность иногда предпочтительна в некритических теплообменниках, таких как экономайзеры, где приоритет незначителен., однородные стенки для максимальной теплопередачи. Однако, потому что присутствует сварной шов, стандарт требует строгой проверки. Это включает в себя обязательную **нормализацию** зоны сварки после сварки, чтобы обеспечить эквивалентность зеренной структуры в этой области основному металлу., с последующим интенсивным неразрушающим контролем, чтобы гарантировать, что сварной шов не имеет дефектов или непроваров..

Iii. Химический состав: Баланс между силой и честностью

Химический рецепт стали JIS G3461 не является произвольным.; это оптимизированная формула, разработанная для максимизации желаемых свойств при минимизации вредных.. Состав должен обеспечивать необходимую прочность при повышенных температурах., предотвратить выход из строя высокотемпературных механизмов, и сохранять превосходную **свариваемость** — важную характеристику соединений труб с трубными решетками..

Первичные элементы контролируются, чтобы создать различия между оценками.. Содержание углерода ($\текст{С}$) является единственным наиболее важным фактором, определяющим силу, незначительно увеличивается по сравнению с STB 340 на СТБ 510 для достижения более высоких свойств растяжения. Однако, это требует компромисса: более высокое содержание углерода усложняет сварку в полевых условиях, повышение риска образования хрупких микроструктур в зоне термического влияния (ЗТВ) если строгий предварительный- и послесварочная термообработка..

Основная роль **Марганца ($\текст{Мин.}$) и кремний ($\текст{И}$)** включают раскисление при выплавке стали, уточнение зернистой структуры, и повышение силы. Марганец также имеет решающее значение для противодействия воздействию серы., улучшение горячей пластичности стали. Наоборот, концентрация примесей—**Фосфор ($\текст{П}$) и сера ($\текст{С}$)**— строго ограничен низким максимумом ($\а 0.035\%$). Это ограничение не подлежит обсуждению для котельных труб., поскольку эти элементы легко сегрегируют по границам зерен, резко снижая ударную вязкость и ускоряя высокотемпературное охрупчивание, тем самым подрывая сопротивление трубы ползучести и тепловым нагрузкам.. Низкие пределы обеспечивают чистоту материала и предсказуемую производительность в течение многих десятилетий расчетного срока службы трубки..

IV. Механические свойства: Мера выносливости

Механические свойства определяют устойчивость материала к давлению и деформации.. Указанные минимальные значения ** прочности на растяжение. ($\сигма_{тс}$)**, **Предел текучести/прочность ($\сигма_{й}$)**, и **Удлинение** являются основными критериями, определяющими выбор трубы для конкретного места в котельной системе..

**Предел текучести** — наиболее важный показатель для инженеров-конструкторов., так как он устанавливает максимально допустимое напряжение. Согласно требованиям норм проектирования, напряжение рабочего давления должно поддерживаться на уровне, составляющем часть предела текучести, чтобы труба оставалась в диапазоне упругости на протяжении всего срока службы.. При заданном внутреннем давлении, превосходный предел текучести **STB 410** через СТБ 340, или **СТБ 510** через СТБ 410, позволяет инженеру-проектировщику указать **более тонкую толщину стенки**. Это экономит материал, снижает вес, и значительно улучшает наиболее важную функцию трубки: передача тепла от стороны огня к стороне воды. Более тонкая стенка означает меньшее сопротивление тепловому потоку., повышение теплового КПД котла.

**Удлинение**, мера **пластичности** материала, одинаково важно. Это обеспечивает гарантию того, что труба не выйдет из строя хрупким образом при ударе или во время интенсивных процессов формования, необходимых при изготовлении котла., например, развальцовка или расширение концов труб для создания герметичного механического соединения с трубной решеткой. Как и ожидалось, более высокие классы прочности (СТБ 410 и СТБ 510) демонстрируют немного более низкую минимальную пластичность, чем STB 340, отражая неотъемлемый компромисс между прочностью и гибкостью в металлургии углеродистой стали..

В. Размерные допуски: Непреложная геометрия теплопередачи

Соблюдение точных допусков на размеры в стандарте JIS G3461 — это не просто вопрос эстетики или простоты сборки.; оно неразрывно связано с **сроком ползучести** и **тепловым КПД**. Стандарт требует чрезвычайно строгого контроля как наружного диаметра, так и (ИЗ) и толщина стенки (ВТ).

Критичность допуска по толщине стенки

Для котельной трубы, допуск **толщины стенки** является наиболее важным геометрическим параметром.. Поскольку напряжение обратно пропорционально толщине, любая секция трубки, которая тоньше указанной, будет испытывать более высокое локализованное напряжение., ускорение медленного процесса деформации ползучести. Если отрицательный допуск слишком велик (Т.е., трубка слишком тонкая), расчетный срок службы может быть серьезно нарушен, что приводит к преждевременному выходу из строя и образованию опасных горячих точек. Поэтому, G3461 определяет жесткие ограничения, часто ограничивая отрицательный допуск намного меньшим, чем положительный - иногда всего лишь $pm 10\%$ номинальной массы, или даже строго положительная толерантность (например, $+15\%$ к $-0\%$) для высокого риска, трубки высокого давления, гарантия минимальной толщины всегда присутствует.

Внешний диаметр и прямолинейность

**Наружный диаметр (ИЗ)** толерантность имеет решающее значение для соответствия. Трубы должны иметь точный размер, чтобы соответствовать просверленным отверстиям коллекторных барабанов и трубных решеток.. Слишком свободный допуск препятствует формированию надежного, герметичный **расширенный шов**. Допуск на наружный диаметр часто указывается как фиксированное абсолютное значение для меньших диаметров., обеспечение высокой точности. **Прямолинейность** и **овальность** (овальность) также строго контролируются, чтобы обеспечить правильную намотку трубок., согнутый, и вставляются в сложные пучки теплообменников с помощью автоматизированного оборудования без привязки..

VI. Тестирование и проверка: Необсуждаемый контрольный список безопасности

Экстремальные условия эксплуатации, с которыми сталкиваются трубы JIS G3461, диктуют необходимость комплексного и обязательного протокола проверок и испытаний.. Эти тесты являются заключительными., неоспоримое доказательство того, что трубка соответствует всем спецификациям и пригодна для эксплуатации.. Протокол разделен на механические испытания. (проверка свойств материала) и неразрушающие испытания (проверка структурной целостности).

А. Обязательные механические испытания и испытания на пластичность

Суть процесса механической проверки заключается в подвергании образцов серьезной деформации.:

• Испытание на растяжение: Подтверждает, что материал соответствует минимальным прочностным характеристикам, указанным в таблице. 4.
• Тест на сплющивание: Часть трубы сдавливается между параллельными пластинами.. Материал должен выдерживать такое сильное сжатие без признаков растрескивания или дефектов., демонстрируя высокую пластичность, особенно на линии сварки труб ERW.
• Испытание на развальцовку: Конец трубки расширяется наружу до определенного процента от ее первоначального диаметра с помощью конического инструмента.. Это испытание имеет жизненно важное значение для подтверждения способности материала подвергаться пластической деформации, необходимой для надежного расширения в отверстиях трубной решетки., важный этап сборки котла.
• Тест на обратное сплющивание (Только ВПВ): Это испытание специально нацелено на сварной шов.. Образец расплющивается, а сварной шов помещается в точку максимального напряжения изгиба, чтобы доказать, что зона сварного шва такая же прочная и пластичная, как и основной металл., устранение риска разрушения сварного шва.

Б. Неразрушающий контроль (Nde) и проверка целостности

Эти тесты предназначены для выявления невидимых глазом недостатков, которые могут привести к катастрофическому отказу.:

• Гидростатические испытания: Каждая отдельная длина готовой трубы должна быть испытана под определенным минимальным давлением.. Это физическое испытание проверяет герметичность и структурную целостность трубы по всей ее длине..
• Ультразвуковой (ЮТ) или вихревой ток (восточноевропейское время) Тестирование: NDE поручено искать внутренние дефекты, такие как расслоения., включения, или микротрещины, которые могут нарушить структуру трубки. Для трубок ВПВ, это испытание в первую очередь сосредоточено на сварном шве, обеспечение высочайшего уровня целостности в этом критическом соединении.

Стандарт **JIS G3461** для стальных труб для котлов и теплообменников является фундаментальным элементом мировой теплотехники.. Это узкоспециализированная спецификация, которая определяет материал, предназначенный для работы на грани своих физических пределов.. На основе рассчитанного химического состава, предназначенного для оптимизации сопротивления ползучести., с точными размерными допусками, необходимыми для максимальной эффективности теплопередачи, каждое отдельное требование стандарта является прямым ответом на непреложные требования безопасности и производительности.. Выбор **STB 340, СТБ 410, или СТБ 510** это не просто выбор силы, но выбор конкретных характеристик жизненного цикла, требуемых зоной эксплуатации котла. В конечном счете, соблюдение этого строгого стандарта гарантирует, что сложный механизм производства электроэнергии остается предсказуемым., надежный, и безопасен для своего многолетнего срока службы.
