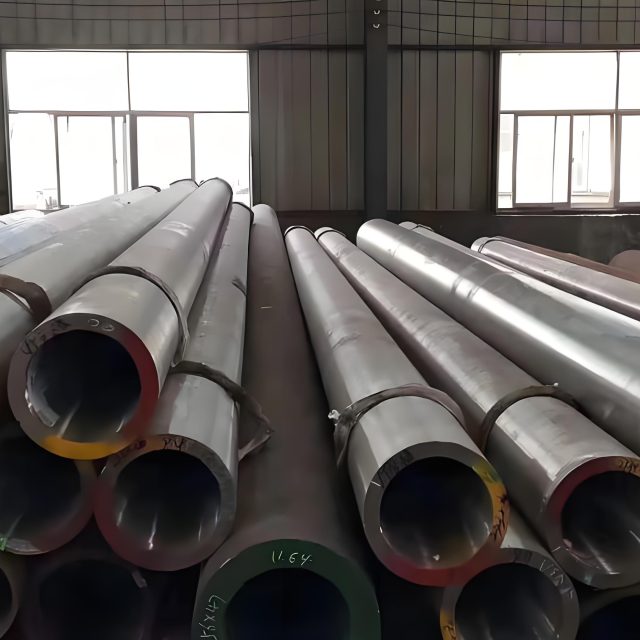

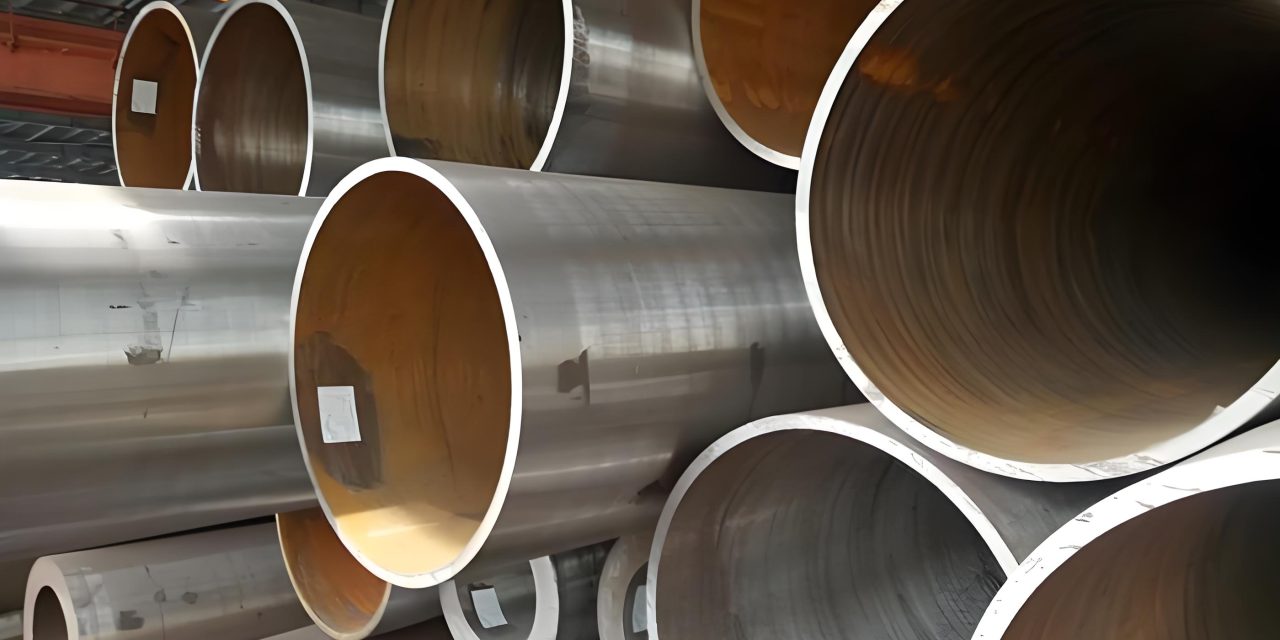

Труба из легированной стали ASTM A335
Труба из легированной стали ASTM A335
АСТМ А335 (также известный как ASME SA335) представляет собой спецификацию бесшовных труб из ферритной легированной стали для эксплуатации при высоких температурах.. Эта спецификация охватывает несколько марок ферритной стали., каждый подходит для сварки плавлением, изгиб, отбортовка (ванстонинг), и подобные операции формования.
Ключевые особенности
- Высокотемпературное обслуживание: Разработан для работы в условиях высокой температуры., что делает его идеальным для электростанций, нефтеперерабатывающие заводы, нефтехимические заводы, и другие отрасли, требующие обслуживания при высоких температурах и высоком давлении..
- Бесшовная конструкция: Обеспечивает высокую прочность и долговечность, подходит для критически важных приложений.
- Состав сплава: Содержит различные легирующие элементы, такие как хром., молибден, и иногда ванадий, которые улучшают его механические свойства и устойчивость к нагреву и коррозии..
Общие оценки
Каждая марка согласно спецификации ASTM A335 имеет свой химический состав и свойства.. Вот некоторые из наиболее часто используемых оценок:
- П1
- П2
- П5

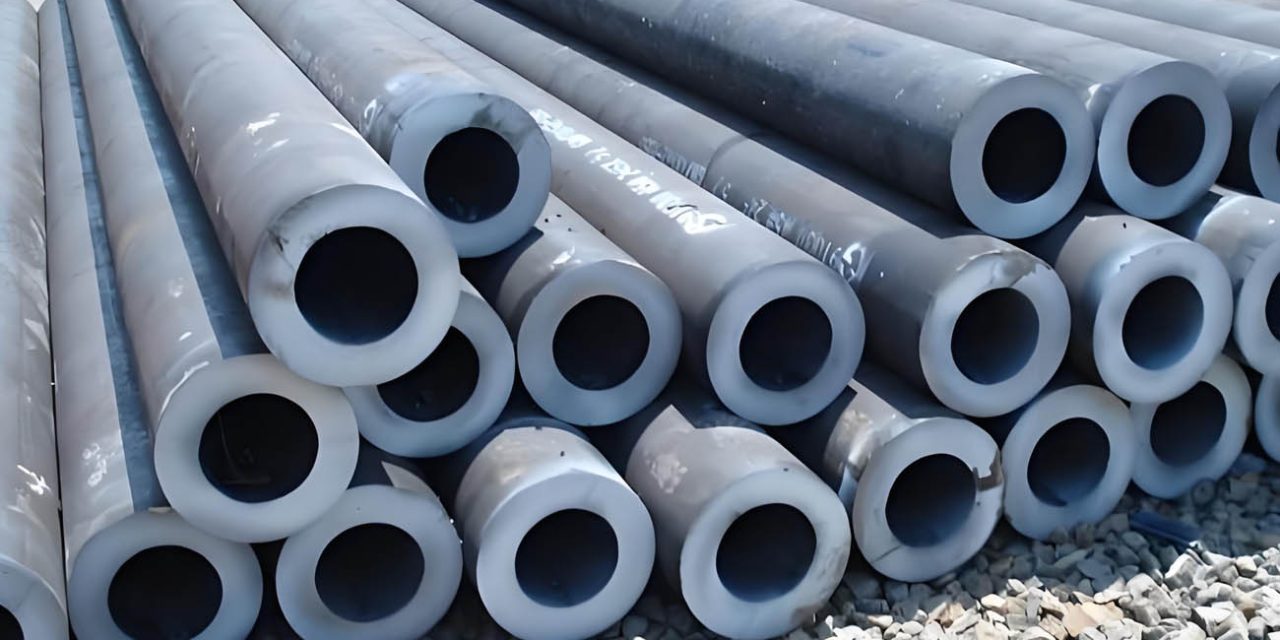

- Р9

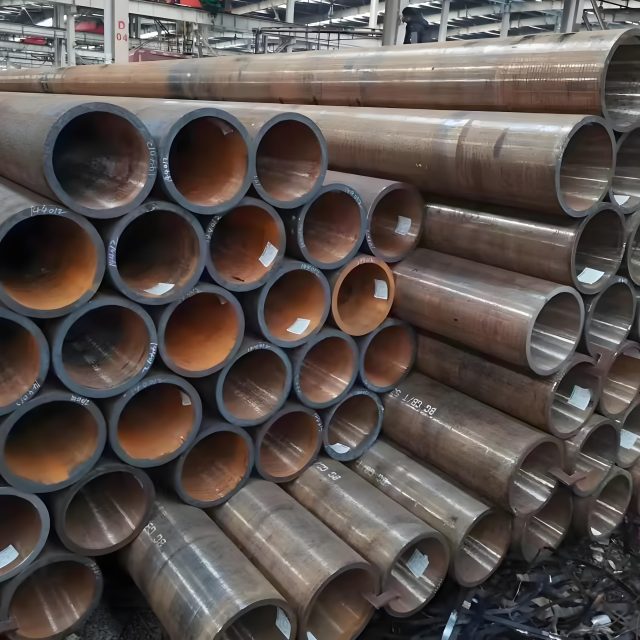

- P11

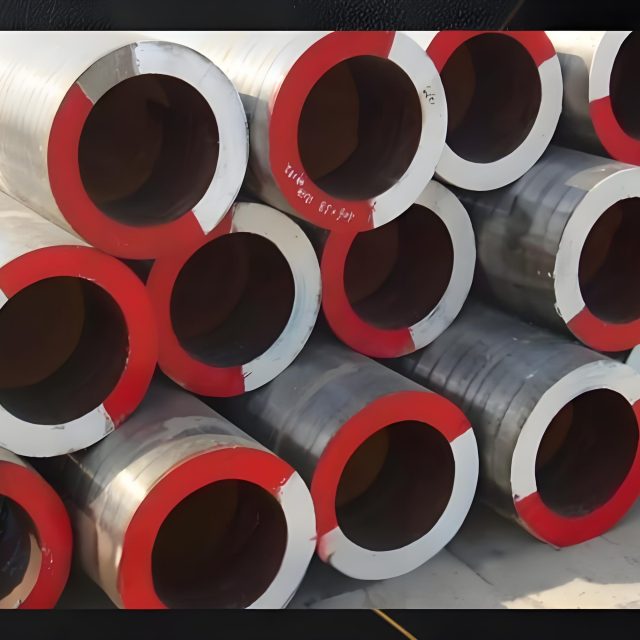

- P22

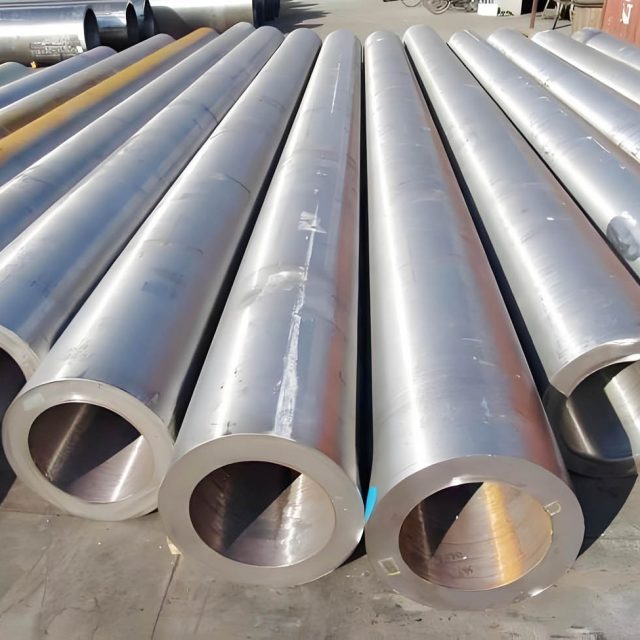

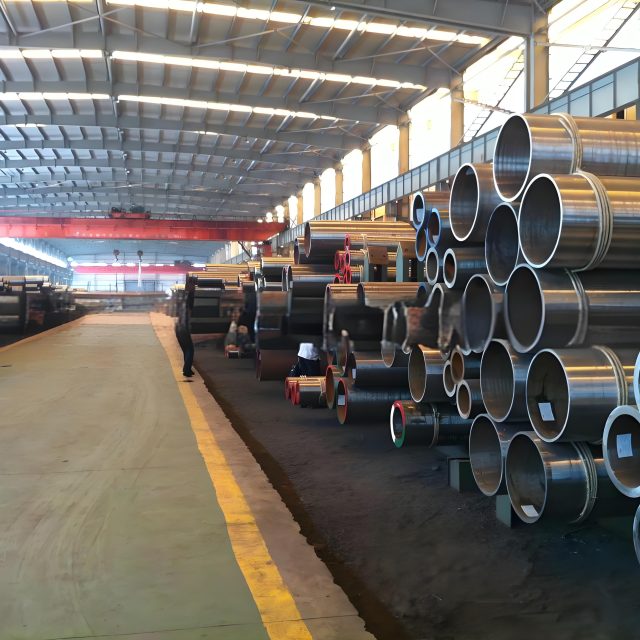

- P91
- Р92
Химический состав
Точный химический состав зависит от марки., но в целом, эти сплавы включают в себя:
- Хром (Кр): Повышает твердость, сила, и коррозионная стойкость.
- Молибден (Мо): Увеличивает прочность при высоких температурах.
- Углерод (С): Обеспечивает твердость и прочность.
- Кремний (И), Марганец (Мин.), Фосфор (П), сера (С): Присутствует в различных количествах для улучшения различных свойств..
Химический состав
Химический состав труб ASTM A335 варьируется в зависимости от марки.. Вот типичные составы для некоторых распространенных сортов.:
| Элемент | П1 | П2 | П5 | Р9 | P11 | P22 | P91 | Р92 |
|---|---|---|---|---|---|---|---|---|
| Углерод (С) | 0.10-0.20 | 0.05-0.15 | 0.15 Макс | 0.15 Макс | 0.05-0.15 | 0.05-0.15 | 0.08-0.12 | 0.07-0.13 |
| Марганец (Мин.) | 0.30-0.80 | 0.30-0.61 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 | 0.30-0.60 |
| Фосфор (П) | 0.025 Макс | 0.025 Макс | 0.025 Макс | 0.025 Макс | 0.025 Макс | 0.025 Макс | 0.020 Макс | 0.020 Макс |
| сера (С) | 0.025 Макс | 0.025 Макс | 0.025 Макс | 0.025 Макс | 0.025 Макс | 0.025 Макс | 0.010 Макс | 0.010 Макс |
| Кремний (И) | 0.50 Макс | 0.50 Макс | 0.50 Макс | 0.25-1.00 | 0.50-1.00 | 0.50 Макс | 0.20-0.50 | 0.50 Макс |
| Хром (Кр) | 0.50-0.80 | 0.50-0.81 | 4.00-6.00 | 4.00-6.00 | 1.00-1.50 | 1.90-2.60 | 8.00-9.50 | 8.50-9.50 |
| Молибден (Мо) | 0.44-0.65 | 0.44-0.65 | 0.45-0.65 | 0.90-1.10 | 0.44-0.65 | 0.85-1.05 | 0.85-1.05 | 0.30-0.60 |
| Ванадий (В) | – | – | – | – | – | – | 0.18-0.25 | 0.15-0.25 |
| Азот (Н) | – | – | – | – | – | – | 0.03-0.07 | 0.03-0.07 |
Механические свойства
Эти свойства также различаются в зависимости от класса, но обычно включают в себя:
- Предел прочности: Минимум 415 МПа (60,000 пси)
- Предел текучести: Минимум 205-275 МПа (30,000-40,000 пси), в зависимости от класса
- Удлинение: Зависит от класса и конкретных размеров
Механические свойства труб ASTM A335 также различаются в зависимости от марки.. Вот типичные механические свойства некоторых распространенных марок::
| Свойство | П1 | П2 | П5 | Р9 | P11 | P22 | P91 | Р92 |
|---|---|---|---|---|---|---|---|---|
| Предел прочности, мин (МПа) | 380 (55,000) | 415 (60,000) | 415 (60,000) | 415 (60,000) | 415 (60,000) | 415 (60,000) | 585 (85,000) | 620 (90,000) |
| Предел текучести, мин (МПа) | 205 (30,000) | 205 (30,000) | 205 (30,000) | 205 (30,000) | 205 (30 |
Приложения
Трубы ASTM A335 обычно используются в:
- Производство электроэнергии:
- Трубы пароперегревателя и промежуточного перегревателя
- Паропроводы
- Нефтехимический и нефтеперерабатывающий завод:
- Технологические трубопроводы
- Теплообменники
- Промышленные котлы:
- Котельные трубы
- Паровые котлы высокого давления
- Нефть и газ:
- Передача жидкостей и газов под высоким давлением и температурой
Производственный процесс
Процесс производства труб ASTM A335 включает в себя:
- Бесшовная конструкция: Гарантирует отсутствие сварных швов., что повышает способность трубы выдерживать высокое давление и температуру..
- Термическая обработка: Нормализация, закалка, или другие термические обработки для достижения желаемых механических свойств.
- Тестирование: Включает различные механические и химические испытания для обеспечения соответствия стандартам., например, испытания на растяжение, испытания на твердость, и гидростатические испытания.
Стандарты и спецификации
- АСТМ А335/А335М: Стандартные спецификации на бесшовные трубы из ферритной легированной стали для эксплуатации при высоких температурах.
- АСМЭ СА335: Эквивалентный стандарт ASME.
Краткое содержание
Труба из легированной стали ASTM A335 является важнейшим материалом для применения в условиях высоких температур и высокого давления в различных отраслях промышленности., особенно в энергетике и нефтехимии. Его бесшовная конструкция и состав сплава обеспечивают превосходную прочность., долговечность, и устойчивость к нагреву и коррозии.
