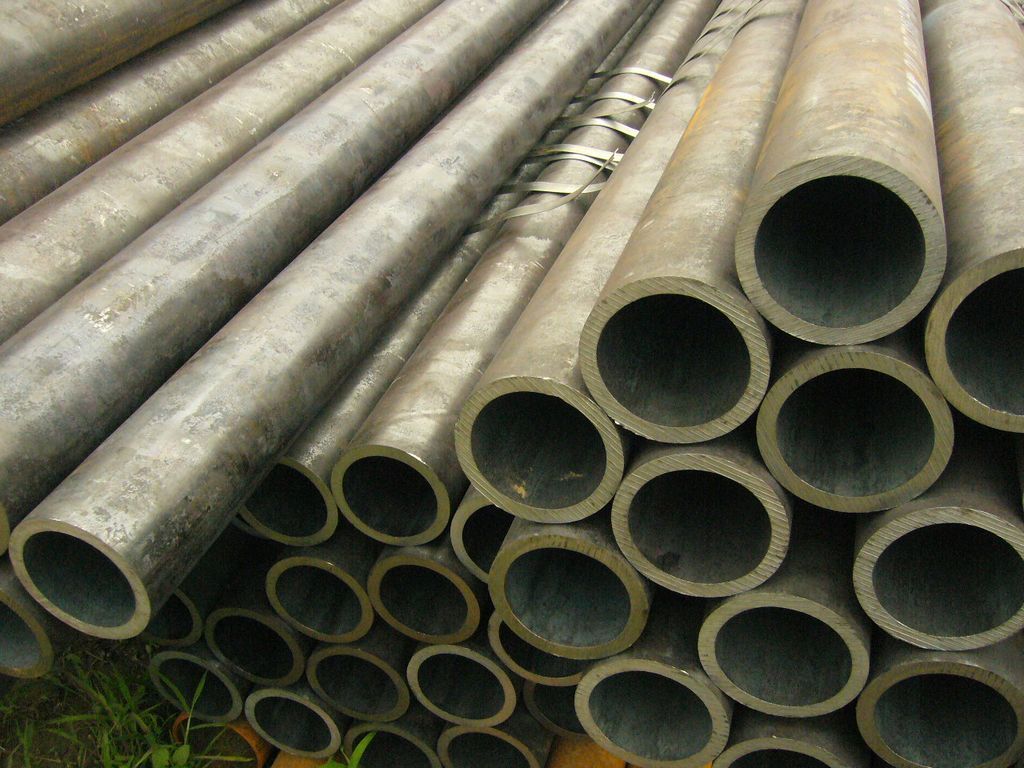

EN10216-Tuyaux-en-acier-sans soudure.jpg

DANS 10216 Tuyaux en acier sans soudure à des fins de pression: Spécification technique complète, Dimensions métallurgiques, et Conditions Réglementaires de Livraison

La norme européenne DANS 10216 établit les conditions techniques de livraison obligatoires pour les tubes en acier sans soudure conçus spécifiquement pour les applications sous pression à haute température, basse température, et environnements de processus à température ambiante. Publié par le Comité européen de normalisation (CEN), cette directive harmonisée harmonise et remplace efficacement les anciennes spécifications nationales, y compris les spécifications historiques de l'Allemagne. DEPUIS 17175 et DEPUIS 1629 cadres. Équipements sous pression, tels que les chaudières des centrales pétrochimiques, échangeurs de chaleur de raffinerie de pétrole, et réseaux thermiques de production nucléaire – nécessite une précision géométrique absolue et une métallurgie structurelle vérifiée. Chaque matrice de production conçue selon la norme EN 10216 le cadre est soumis à des déformations mécaniques rigoureuses et à des contrôles chimiques des limites pour respecter ces limites de fonctionnement industrielles extrêmes.

Les opérateurs industriels dépendent fortement de la structure en plusieurs parties de l'EN 10216, qui est logiquement séparé en subdivisions distinctes basées sur les méthodes d'alliage mécanique et les environnements de température. Ces pièces comprennent DANS 10216-1 (Aciers non alliés avec des propriétés spécifiées à température ambiante), DANS 10216-2 (Tubes en acier non allié et allié avec des propriétés spécifiées à température élevée), DANS 10216-3 (Tubes en acier allié à grains fins), et DANS 10216-4 (Tubes en acier non allié et allié avec des propriétés spécifiées à basse température). En utilisant des opérations de fabrication autogène avancées, allant des laminoirs de perçage au dimensionnement précis par étirage à froid, les producteurs parviennent à une homogénéité structurelle., assurant une haute résistance aux contraintes circonférentielles et éliminant les micro-fissures structurelles le long du rayon de section transversale.

1. Enveloppe de spécification technique principale

Pour assister les services achats, ingénieurs en pipelines, et les gestionnaires d'actifs dans l'élaboration de demandes de devis précises (Demande de prix) documentation, la matrice des spécifications principales ci-dessous détaille les limites opérationnelles complètes et les configurations structurelles disponibles pour EN 10216 tuyauterie sous pression.

Tableau 1: Portée dimensionnelle et paramètres de fabrication unifiés

Paramètre technique	Limite opérationnelle & Capacité matérielle	Plage d'unité de référence
Diamètre extérieur (DE) Gamme	10.2 mm à 762.0 mm (Disponibilité continue du profil)	1/8″ à 30″ (DN6 – DN750)
Épaisseur de paroi (POIDS) Capacité	0.5 mm minimum (Fini à froid) jusqu'à 130.0 mm maximum (Laminé à chaud à parois épaisses)	0.5 mm à 130.0 mm
Disciplines de formation primaires	Laminage à chaud sans soudure (SMLSHR) ou étirage à froid sans soudure de précision (SMLSCD)	Piercing solide autogène
Nuances métallurgiques structurelles	P195TR1/TR2, P235TR1/TR2, P265TR1/TR2, P195GH, P235GH, P265GH, 16Mo3, 14MoV6-3, 13CrMo4-5, 10CrMo9-10, P215NL, P255QL, P265NL, 12Ni14, X10Ni9	Carbone / Alliage / Basse température
États de traitement thermique obligatoires	Normalisation complète (+N), Soulager le stress (+RS), Recuit sous-critique, ou trempe & Trempe (+QT) basé sur la classification de l'acier	Cycles thermiques contrôlés
Interventions de finition de surface	Vernissage anticorrosion au moulin, noircissement, huilage protecteur transparent, décapage chimique, ou galvanisation à chaud de haute durabilité (HDG)	Profondeur de dépression locale ≤ 0,5 mm
Types de préparation d'extrémité	Extrémités unies coupées carrées (PE), Extrémités biseautées pour le soudage (ÊTRE) selon ASME B16.25 (30° +5°/-0°), Fileté et couplé (T&C), ou joints rainurés	Profils de biseau personnalisables

2. Usinage structurel & Interventions de fabrication secondaire

Les conduites haute pression sans soudure doivent rarement être installées sous forme de segments droits. Les environnements mécaniques complexes, tels que les groupes de chaudières à haute température ou les échangeurs de chaleur multipasses, nécessitent des modifications secondaires de la machine.. La microstructure uniforme de EN 10216 les tubes sans soudure offrent des paramètres de ductilité à froid et à chaud exceptionnels, faciliter des changements de section importants sans déclencher l'effondrement des parois ou la propagation des fissures le long des joints de grains microstructuraux.

Abterpipe intègre un traitement de fabrication secondaire à grande échelle pour permettre une intégration directe sur le site du projet. Ces méthodes d'ingénierie de précision incluent le pliage par induction automatisé à haut rayon, Forage automatisé de trous de branchement, sertissage hydraulique, torchage à froid, et usinage d'épaulements de tuyaux pour colliers de serrage mécaniques. Des paramètres de traitement contrôlés empêchent un écrouissage localisé, garantir que les limites de pression localisées restent conformes aux critères de sécurité européens.

Tableau 2: Traitement de tuyaux autorisé & Méthodes conjointes

Catégorie d'usinage	Description procédurale & Exécution technique	Association de composants principaux
Pliage à froid de précision	Cintrage par étirage rotatif et cintrage par induction à haute fréquence pour des rayons centraux précis (Clr) sans froissement des murs.	Bobines serpentines de chaudière
Fin de l'expansion / Marquage	Torchage mécanique, expansion, ou conique des extrémités du tuyau pour permettre un télescopage en douceur ou un montage à collier de bride.	Connexions de raccords coniques
Soudage à l'arc submergé	Préfabrication de réseaux de bobines longitudinaux par passes de racine automatisées GTAW/GMAW pour garantir des joints à pleine pénétration.	Bobines de tuyauterie préfabriquées
Profilage mécanique	Rainure radiale ou laminage à froid, perforation, perçage multi-axes, et filetage selon des tolérances personnalisées.	Couplage & Verrouillage de serrage

3. Matrice complète des dimensions principales: DE, POIDS, et support structurel volumétrique

L’enveloppe dimensionnelle de EN 10216 couvre une vaste matrice d'épaisseur par rapport au diamètre ($T/D$) combinaisons. Le tableau principal ci-dessous sert de cadre de recherche de données détaillant les profils de fabrication standard. Un indicateur rempli (●) représente actif, disponibilité de fabrication standard pour les tubes sans soudure laminés à chaud et finis à froid.

Tableau 3: Calendrier de disponibilité dimensionnelle principale

DO nominale (mm)	Épaisseur de paroi ($T$) en millimètres
DO nominale (mm)	1.6	2.0	2.6	3.2	4.0	5.0	6.3	8.0	10.0	12.5	16.0	20.0	25.0	32.0	40.0
10.2	●	●	●	●	●	—	—	—	—	—	—	—	—	—	—
13.5	●	●	●	●	●	●	●	—	—	—	—	—	—	—	—
17.2	●	●	●	●	●	●	●	●	—	—	—	—	—	—	—
21.3	●	●	●	●	●	●	●	●	●	—	—	—	—	—	—
26.9	●	●	●	●	●	●	●	●	●	●	—	—	—	—	—
33.7	●	●	●	●	●	●	●	●	●	●	●	—	—	—	—
42.4	●	●	●	●	●	●	●	●	●	●	●	●	—	—	—
48.3	●	●	●	●	●	●	●	●	●	●	●	●	●	—	—
60.3	●	●	●	●	●	●	●	●	●	●	●	●	●	●	—
76.1	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
88.9	—	●	●	●	●	●	●	●	●	●	●	●	●	●	●
114.3	—	—	●	●	●	●	●	●	●	●	●	●	●	●	●
139.7	—	—	—	●	●	●	●	●	●	●	●	●	●	●	●
168.3	—	—	—	—	●	●	●	●	●	●	●	●	●	●	●
219.1	—	—	—	—	—	●	●	●	●	●	●	●	●	●	●
273.0	—	—	—	—	—	—	●	●	●	●	●	●	●	●	●
323.9	—	—	—	—	—	—	—	●	●	●	●	●	●	●	●
406.4	—	—	—	—	—	—	—	—	●	●	●	●	●	●	●
508.0	—	—	—	—	—	—	—	—	—	●	●	●	●	●	●
610.0	—	—	—	—	—	—	—	—	—	—	●	●	●	●	●
711.0	—	—	—	—	—	—	—	—	—	—	—	●	●	●	●

4. DANS 10216-1: Aciers non alliés avec des propriétés de température ambiante spécifiées

DANS 10216-1 régit la structure, transport de fluide, et systèmes sous pression qui fonctionnent dans des configurations de température atmosphérique stables. Ces tuyaux sont largement spécifiés pour les infrastructures de services publics de base, distribution d'eau à travers le pays, réseaux de drainage des usines chimiques, et collecteurs de traitement basse pression. Les désignations d'acier à l'intérieur de ce groupe portent le “TR1” et “TR2” qualificatifs, indiquant des divisions strictes dans la fréquence des tests et les critères d'inspection obligatoires.

La principale différence opérationnelle se concentre sur la vérification métallurgique. Alors que les grades TR1 nécessitent un visuel de base, dimensionnel, et validation hydrostatique sans test d'énergie d'impact obligatoire, Les qualités TR2 appliquent une validation d'impact Charpy V-notch complète par lots et une vérification indépendante via des agences d'inspection externes. Cette division protège les réseaux de transport à haut risque des mécanismes de défaillance fragiles.

Tableau 4: DANS 10216-1 Composition chimique (Analyse en poche, % maximum)

Nom du grade	Numéro d'acier	C %	Et %	Mn %	P. %	S %	Au total %	Cr+Cu+Mo+Ni
P195TR1	1.0107	0.13	0.35	0.70	0.025	0.020	—	≤ 0.70
P195TR2	1.0108	0.13	0.35	0.70	0.025	0.020	≥ 0.020	≤ 0.70
P235TR1	1.0254	0.16	0.35	1.20	0.025	0.020	—	≤ 0.70
P235TR2	1.0255	0.16	0.35	1.20	0.025	0.020	≥ 0.020	≤ 0.70
P265TR1	1.0258	0.20	0.40	1.40	0.025	0.020	—	≤ 0.70
P265TR2	1.0259	0.20	0.40	1.40	0.025	0.020	≥ 0.020	≤ 0.70

Tableau 5: DANS 10216-1 Propriétés mécaniques (Propriétés à température ambiante)

Nom du grade	Limite d'élasticité supérieure minimale $R_{eH}$ (MPa) vs épaisseur de paroi ($T$)			Résistance à la traction $R_m$ (MPa)	Allongement minimum $A$ (%)		Charpy V-Notch Impact Énergie $KV$ (J.) à 0°C
Nom du grade	$T \le 16\text{mm}$	$16 < T \le 40\text{mm}$	$40 < T \le 60\text{mm}$	Résistance à la traction $R_m$ (MPa)	Long.	Trans.	Long.	Trans.
P195TR1	195	185	175	320 à 440	27	25	—	—
P195TR2	195	185	175	320 à 440	27	25	40	28
P235TR1	235	225	215	360 à 500	25	23	—	—
P235TR2	235	225	215	360 à 500	25	23	40	28
P265TR1	265	255	245	410 à 570	21	19	—	—
P265TR2	265	255	245	410 à 570	21	19	40	28

5. DANS 10216-2: Tubes en acier non allié et allié pour températures élevées spécifiées

Lorsque les systèmes thermodynamiques fonctionnent en continu à des seuils thermiques élevés, ils introduisent de sérieux risques de déformation par fluage du matériau, graphitisation, et oxydation accélérée. DANS 10216-2 couvre les tubes circulaires sans soudure conçus pour les infrastructures critiques à haute température, y compris les surchauffeurs de centrales électriques, tubes de réacteur chimique à haute température, et fours de craquage de raffinerie industrielle.

Cette sous-norme comprend des qualités non alliées de haute pureté (tels que P235GH et P265GH, où “GH” désigne des propriétés à haute température) ainsi que des nuances hautement spécialisées faiblement alliées résistantes au fluage, notamment 16Mo3, 13CrMo4-5, et 10CrMo9-10. Ajout de pourcentages localisés de Chrome (Cr) et Molybdène (Mo) stabilise la matrice microstructurale de carbure de l’acier, qui empêche le glissement à long terme des limites des grains sous des charges thermiques et mécaniques élevées.

Tableau 6: DANS 10216-2 Composition chimique (Répartition des éléments d'analyse de poche, %)

Note d'alliage	Gamme C	Si Max	Gamme Mn	PMax	S-Max	Gamme Cr	Gamme Lun	Ni Max	Gamme V
P195GH	≤ 0.13	0.35	≤ 0.70	0.025	0.020	≤ 0.30	≤ 0.08	0.30	≤ 0.02
P235GH	≤ 0.16	0.35	≤ 1.20	0.025	0.020	≤ 0.30	≤ 0.08	0.30	≤ 0.02
P265GH	≤ 0.20	0.40	≤ 1.40	0.025	0.020	≤ 0.30	≤ 0.08	0.30	≤ 0.02
16Mo3	0.12 – 0.20	0.35	0.40 – 0.70	0.025	0.020	≤ 0.30	0.25 – 0.35	0.30	—
14MoV6-3	0.10 – 0.15	0.15 – 0.35	0.40 – 0.70	0.025	0.020	0.30 – 0.60	0.50 – 0.70	0.30	0.22 – 0.28
13CrMo4-5	≤ 0.15	0.50 – 1.00	0.30 – 0.60	0.025	0.020	1.00 – 1.50	0.45 – 0.65	0.30	—
10CrMo9-10	0.10 – 0.17	0.35	0.40 – 0.70	0.025	0.020	0.70 – 1.15	0.40 – 0.60	0.30	—

Tableau 7: DANS 10216-2 Cadre des paramètres mécaniques

Nom de la qualité de l'alliage	Limite d'élasticité minimale $R_{eH}$ ou $R_{p0.2}$ (MPa)			Résistance à la traction $R_m$ (MPa)	Allongement minimum $A$ (%)		Charpy V-notch Énergie (J.) à 20°C
Nom de la qualité de l'alliage	$T \le 16\text{mm}$	$16 < T \le 40\text{mm}$	$40 < T \le 60\text{mm}$	Résistance à la traction $R_m$ (MPa)	Long.	Trans.	Long.	Trans.
P195GH	195	185	175	320 – 440	27	25	40	27
P235GH	235	225	215	360 – 500	25	23	40	27
P265GH	265	255	245	410 – 570	23	21	40	27
16Mo3	280	270	260	450 – 600	22	20	40	27
14MoV6-3	320	320	310	460 – 610	20	18	40	27
13CrMo4-5	290	290	280	440 – 590	22	20	40	27
10CrMo9-10	280	280	270	480 – 630	22	20	40	27

6. Index de références croisées de normalisation historique (Nuances d'acier équivalentes)

Parce que de nombreuses conceptions techniques mondiales font référence à des normes européennes existantes ou à des normalisations modernes en dehors de l’Europe., les références croisées des matériaux sont essentielles pour un approvisionnement mondial. Le tableau ci-dessous cartographie FR 10216-2 désignations directement sur l'ancien DIN allemand 17175 normes, Normes britanniques (BS 3606), et notes internationales équivalentes.

Tableau 8: Indice mondial d’équivalence technique

Norme actuelle	Note actuelle	Ancienne norme allemande	Classe DIN héritée	Équivalent britannique BS
DANS 10216-2	P235GH	DEPUIS 17175	St 35.8	HFS 360
	P265GH		St 45.8	HFS 430
	16Mo3		15Mo3	BS 3606 Grade 621
DANS 10216-2	13CrMo4-5	DEPUIS 17175	13CrMo44	BS 3606 Grade 620
DANS 10216-2	10CrMo9-10	DEPUIS 17175	10CrMo910	BS 3606 Grade 622

7. DANS 10216-4: Tubes en acier non allié et allié pour basses températures spécifiées

Processus industriels traitant les gaz liquéfiés, produits chimiques cryogéniques, ou les infrastructures en plein air dans les climats froids nécessitent des matériaux qui résistent à la rupture fragile. Lorsque la température structurelle descend en dessous de zéro, les aciers au carbone standard subissent une transition d'un comportement ductile à un comportement fragile. DANS 10216-4 résout ce problème en spécifiant des tuyaux en acier sans soudure conçus pour des pressions de service à basse température.

Pour fournir une ténacité structurelle à des températures aussi basses que -50°C, -110°C, ou -196°C, DANS 10216-4 définit des profils d'alliage uniques. Cette sous-norme propose des options sans alliage à grain fin (comme P215NL et P265NL, où “T.-N.-L.” indique un grain fin normalisé à basse température) aux côtés de structures spécialisées en alliage de nickel, notamment 12Ni14 et X10Ni9. La teneur en nickel modifie la matrice du réseau de fer BCC, qui inhibe directement la génération de microfissures dans des conditions d'impact inférieures à zéro.

Tableau 9: DANS 10216-4 Réseau structurel chimique (% max sauf à distance)

Désignation du grade	ID acier	C %	Et %	Mn %	P. %	S %	Cr %	Dans %	Au total ≥
P215NL	1.0451	0.15	0.35	0.40 – 1.20	0.025	0.020	0.30	0.30	0.020
P255QL	1.0452	0.16	0.35	0.50 – 1.40	0.025	0.020	0.30	0.30	0.020
P265NL	1.0453	0.20	0.40	0.50 – 1.40	0.025	0.020	0.30	0.30	0.020
26CrMo4-2	1.7219	0.22 – 0.29	0.40	0.50 – 0.80	0.025	0.020	0.90 – 1.20	—	0.020
11MnNi5-3	1.6212	0.08 – 0.14	0.35	0.70 – 1.50	0.025	0.020	—	0.30 – 0.85	0.020
12Ni14	1.5637	≤ 0.15	0.35	0.30 – 0.80	0.025	0.020	—	3.25 – 3.75	0.020
X10Ni9	1.5682	≤ 0.13	0.35	0.30 – 0.80	0.025	0.020	—	8.50 – 9.50	0.020

Tableau 10: DANS 10216-4 Enveloppe de mesures de traction (POIDS ≤ 40 mm)

Grade	Force de preuve minimale $R_{p0.2}$ (MPa)	Plage de traction $R_m$ (MPa)	Allonger. $A$ Long %	Allonger. $A$ Trans %
P215NL	215	360 – 480	25	23
P255QL	255	360 – 490	23	21
P265NL	265	410 – 570	24	22
26CrMo4-2	440	560 – 740	18	16
11MnNi5-3	285	410 – 530	24	22
12Ni14	345	440 – 620	22	20
X10Ni9	510	690 – 840	20	18

8. Profil d'énergie d'impact mécanique Charpy V-Notch Sub-Zero

Pour se qualifier selon l'EN 10216-4 directif, les structures en métal brut doivent passer les tests destructifs standardisés Charpy V-notch selon EN ISO 148-1. Les tests évaluent des échantillons grandeur nature à différents niveaux de température pour confirmer que les limites minimales d'absorption d'énergie structurelle ($KV_2$) sont entretenus, prévenir une défaillance catastrophique des limites de pression.

Tableau 11: Matrice de performance énergétique d’impact obligatoire

Grade	Orientation	Énergie d'impact moyenne minimale $KV_2$ (Joules) par rapport à la température (°C)
Grade	Orientation	-196	-120	-110	-100	-90	-60	-50	-40	-20	+20
P215NL	Long.	—	—	—	—	—	—	40	45	55	—
P215NL	Trans.	—	—	—	—	—	—	27	30	35	—
P265NL	Long.	—	—	—	—	—	—	40	45	50	—
P265NL	Trans.	—	—	—	—	—	—	27	30	35	—
12Ni14	Long.	—	—	—	40	45	50	55	55	60	65
12Ni14	Trans.	—	—	—	27	30	35	35	40	45	45
X12Ni5	Long.	—	40	45	50	55	65	65	65	70	70
X12Ni5	Trans.	—	27	30	30	35	45	45	45	50	50
X10Ni9	Long.	40	50	50	60	60	70	70	70	70	70
X10Ni9	Trans.	27	35	35	40	40	50	50	50	50	50

9. Paramètres de spécification du traitement thermique de production

Pour éliminer les contraintes résiduelles persistantes dues aux processus de perçage et de dimensionnement, les conduites finies doivent subir un traitement thermique contrôlé. Le tableau ci-dessous répertorie les limites de température de référence et les variables de trempe requises exigées par la norme EN. 10216-4 cadre de spécification de livraison.

Tableau 12: Directives de traitement thermique et de trempe

Code de qualité	État de livraison	Température de normalisation (°C)	Trempe/Trempe (°C)	Température de trempe (°C)
P215NL	Normalisé (+N)	900 à 940	—	—
P255QL	Trempé & Tempéré (+QT)	—	890 à 930 (Eau/Huile)	600 à 680
P265NL	Normalisé (+N)	880 à 940	—	—
26CrMo4-2	Trempé & Tempéré (+QT)	—	830 à 860 (Eau/Huile)	600 à 680
12Ni14	Normalisé & Tempéré (+NT)	830 à 880	—	580 à 640
X10Ni9	Double normalisé & Tempéré	880-915 & 775-805	—	565 à 605

10. Limites de précision dimensionnelle & Tolérances structurelles

Pour faciliter le soudage sur champ orbital sans erreur et maintenir une répartition uniforme de la pression sur les réseaux de tuyauterie, DANS 10216 applique des enveloppes de tolérance dimensionnelle strictes. Ces contrôles régissent le diamètre extérieur (D), épaisseur de paroi (T), et configurations de longueur exactes (L).

Tableau 13: Tolérances de diamètre extérieur et d’épaisseur de paroi finies à chaud

Plage OD spécifiée (D)	Tolérance admissible sur D	Tolérance admissible sur T (Rapport poids/poids)
$D \le 219.1\text{ mm}$	± 1% ou ± 0.5 mm (Quel que soit le plus grand)	± 12.5% ou ± 0.4 mm (Quel que soit le plus grand)
$D > 219.1\text{ mm}$	± 1%	± 20% (Pour $T/D \le 0.025$)
± 15% (Pour $0.025 < T/D \le 0.050$)
± 12.5% (Pour $0.050 < T/D \le 0.100$)
± 10% (Pour $T/D > 0.100$)

Tableau 14: Tolérances de profilage structurel fini à froid

Type de tolérance sur diamètre (D)	Type de tolérance sur l'épaisseur de paroi (T)
± 0.5% ou ± 0.3 mm (Quel que soit le plus grand)	± 10% ou ± 0.2 mm (Quel que soit le plus grand)

Tableau 15: Tolérances exactes de longueur de livraison

Plage de longueur de tuyau spécifiée $L$ (mm)	Limite d'écart de longueur admissible (mm)
$L \le 6000$	+10 / -0
$6000 < L \le 12000$	+15 / -0
$L > 12000$	Par accord commercial spécifique / -0

11. Structure des catégories de tests (TC1 contre. Inspections obligatoires TC2)

DANS 10216 classe les procédures d'assurance qualité en deux catégories de tests distinctes: **Catégorie de test 1 (TC1)** et **Catégorie de test 2 (TC2)**. La sélection dépend de la sévérité de la pression de fonctionnement, variables de température de service, et exigences réglementaires spécifiques. TC2 applique 100% contrôles non destructifs automatisés pour les imperfections longitudinales, parallèlement à une analyse de vérification obligatoire du produit par lot thermique.

Tableau 16: Matrice d’inspection et de vérification opérationnelle (TC1 contre TC2)

Discipline de vérification obligatoire	Clause de référence du règlement	Catégorie 1 (TC1)	Catégorie 2 (TC2)
Vérification de l'analyse chimique des coulées	Clause 8.2.1	Obligatoire (1/Chaleur)	Obligatoire (1/Chaleur)
Évaluation de la traction à température ambiante	Clause 8.3.1	Obligatoire (1/Échantillon)	Obligatoire (1/Échantillon)
Test d'impact à basse température Charpy V-Notch	Clause 8.3.2	Facultatif / Exclu	Obligatoire (3/Coupon)
Inspection des fuites de pression hydrostatique	Clause 8.4.2	100% de production	100% de production
Profilage des défauts par ultrasons (En iso 10893-10)	Clause 11.11.1	Facultatif / Exclu	100% En ligne automatisé
CND de défauts transversaux (Option 5)	Clause 11.11.2	Sans objet	Hautement spécifié

12. Formules de test de fuite hydrostatique et limites de contraintes mécaniques

Chaque tuyau produit sous la norme EN 10216 le cadre doit subir une validation interne de la pression du fluide pour confirmer l'intégrité de l'enceinte de pression. La pression d'essai standard est plafonnée à 7.0 MPa (~70 bars). Pour les configurations à haute intégrité, la pression de contrainte interne ($P$) est calculé à l'aide de la formule mathématique suivante:

$$P = \frac{2 \cdot S \cdot T}{D}$$

Où $P$ représente la mesure de la limite d'essai hydrostatique calculée (en MPa); $D$ représente le paramètre de diamètre extérieur du tuyau spécifié (en mm); $T$ correspond à la mesure d'épaisseur de paroi spécifiée (en mm); et $S$ définit le facteur de contrainte interne (en MPa), qui se limite à 70% de la caractéristique de limite d'élasticité supérieure minimale spécifiée pour la nuance d'acier spécifique.

Pour les dimensions de tuyaux d'un diamètre extérieur allant jusqu'à 457 mm, cette limite de pression structurelle doit être maintenue pendant au moins 5 secondes. Pour les grandes dimensions de parois épaisses ($D > 457\text{ mm}$), la pression doit être maintenue pendant au moins 10 secondes. L'ensemble de la structure en acier doit résister à l'essai de pression cible sans suintement visible, chutes de pression localisées, ou déformation du mur.

13. Normes d’essais de déformation mécanique destructive

Pour vérifier la ductilité structurelle et exclure la fracturation interne des grains, DANS 10216 nécessite des tests périodiques de déformation physique sur des échantillons de coupons découpés lors du cycle de production. Ces tests évaluent le comportement du tube sous des charges mécaniques complexes.

Tableau 17: Guide de sélection des essais mécaniques destructifs

Type de test	Configuration procédurale et enveloppe opérationnelle	Exigences relatives aux limites dimensionnelles
Test d'aplatissement	Aplatissement par compression d'un segment de tube entre deux plateaux parallèles jusqu'à ce que la distance entre eux atteigne un seuil spécifié selon EN ISO 8492.	$D < 600\text{ mm}$ et $T/D \le 0.15$
Évaluation de la traction des anneaux	Expansion radiale d'un coupon annulaire retiré à l'aide de mandrins fendus pour induire une contrainte circonférentielle élevée jusqu'à ce que la rupture se produise, conformément à la norme EN ISO. 8496.	$D > 150\text{ mm}$ et $T \le 40\text{ mm}$
Test d'expansion de dérive	Expansion interne forcée d'une extrémité de tube à l'aide d'un mandrin conique conique pour évaluer la capacité de déformation plastique selon EN ISO 8493.	$D \le 150\text{ mm}$ et $T \le 10\text{ mm}$
Test d'expansion de l'anneau	Expansion par mandrin conique de sections d'anneaux minces pour vérifier la déformation plastique uniforme en section transversale sans fracture selon EN ISO 8495.	$D \le 114.3\text{ mm}$ et $T \le 12.5\text{ mm}$

14. Critères d’alignement géométrique et de rectitude

Les écarts de rectitude le long des longues sections de tuyauterie introduisent des moments de flexion parasites lorsque les réseaux se dilatent thermiquement. DANS 10216 définit des tolérances de rectitude strictes pour prendre en charge des, installations de tuyauterie linéaire.

Tableau 18: Paramètres d'écart de rectitude structurelle

Plage de longueur d'évaluation de mesure	Limite d'écart maximale admissible	Règle de référence de vérification
Longueur totale du tube ($L$) Portée	$\le 0.0015 \cdot L$ (0.15% de la longueur totale de la travée)	Vérification continue du cordon
Intervalle de jauge localisé de 1 mètre	≤ 3.0 écart en mm sur n'importe quelle portée d'un mètre	Étalonnage du comparateur linéaire

15. Environnements d'application et scénarios de traitement critiques

Parce que FR 10216 couvre un large spectre de nuances d'alliages et de limites structurelles, il prend en charge de nombreuses applications spécialisées dans le secteur industriel à haute pression. La sélection de la sous-norme appropriée garantit la sécurité opérationnelle à long terme.

Tableau 19: Missions d'applications industrielles de base

Environnement opérationnel cible	Déploiement de l'infrastructure fonctionnelle	Recommandé FR 10216 Grade
Chaudières utilitaires à haute température	Collecteurs de vapeur, tubes de surchauffeur, et parois d'eau de chaudière fonctionnant à des pressions et des températures élevées.	P235GH, P265GH, 16Mo3
Collecteurs de raffinage pétrochimique	Conduites d'alimentation à haute température, échangeurs de chaleur, et lignes de craquage catalytique traitant des flux d'hydrocarbures.	13CrMo4-5, 10CrMo9-10
Stockage utilitaire cryogénique	Gaz naturel liquéfié (GNL) têtes, collecteurs de transport, et manipulation de fluides réfrigérés dans des climats inférieurs à zéro.	P265NL, 12Ni14, X10Ni9
Éléments aérospatiaux à haute rigidité	Structures mécaniques de précision nécessitant une stricte uniformité d'épaisseur et une propreté, structures métalliques sans soudure.	Profils personnalisés en alliage Cr-Mo

16. Logistique sur site, Protocoles de stockage & Critères d'alignement de l'installation

La préservation des tolérances de précision et de la qualité de surface des tuyaux hygiéniques et haute pression nécessite une manipulation minutieuse des matériaux pendant le transport et le stockage sur site.. Pour éviter la contamination galvanique, les profilés en acier inoxydable et fortement alliés doivent être stockés séparément des composants de base en acier au carbone.

Les tuyaux doivent être soutenus par des bandes de calage en bois ou des supports rembourrés pour éviter toute déformation sous charge ponctuelle.. En plus, les conduites de haute pureté et de pression doivent être installées avec une pente de pente constante pour garantir des performances d'auto-drainage complètes, éliminer les zones de piégeage de fluides qui pourraient compromettre l'hygiène du système ou générer des cellules de corrosion localisées pendant les périodes d'arrêt.

Tableau 20: Exigences de stockage et de manutention sur site

Phase de manipulation	Procédure obligatoire & Critères de protection	Mesure de limite cible
Stockage en entrepôt	Conserver à l'intérieur sur des supports rembourrés, isolé de l'acier au carbone. Gardez les embouts de protection en plastique fermement en place pour exclure la poussière en suspension dans l'air..	100% environnement sec
Logistique de levage	Utilisez des élingues en nylon propres ou des crochets recouverts de polymère pendant le transport. N'utilisez jamais de chaînes en acier nu ou de chariots élévateurs directement sur des faisceaux de tuyaux en acier inoxydable..	Score de surface nul
Alignement des drainages	Les parcours horizontaux doivent être inclinés vers le bas vers les vannes de vidange pour garantir une évacuation complète du système pendant les cycles de nettoyage..	Min.. pente 1:100 (1%)

17. Contrôles non destructifs (CND) & Vérification de l'intégrité métallurgique

Assurer le respect des normes strictes régissant l'industrie pétrochimique européenne, centrale électrique, et matrice du réseau de pipelines, chaque série de production d'EN 10216 les tubes en acier sans soudure doivent passer une matrice rigoureuse de tests non destructifs internes. Ces procédures garantissent l'endurance structurelle sous contrainte thermique cyclique et éliminent le risque de fuite par piqûres à des pressions de processus élevées..

La principale méthodologie déployée en ligne est 100% tests par ultrasons automatisés en totale conformité avec EN ISO 10893-10. Ce système de test par ultrasons à haute fréquence évalue rapidement la continuité de l'ensemble de la matrice métallique de base sur tout son profil transversal., isoler les fissures microscopiques des parois longitudinales, inclusions de scories internes, ou des stratifications de refroidissement internes invisibles à l'œil nu.

Tableau 21: Matrice d’inspection de qualité obligatoire et critères d’acceptation

Catégorie de test	Méthodologie de test & Règlement de référence	Norme d'acceptation obligatoire
Détection des défauts par ultrasons	Évaluation échographique continue en ligne sur tout le corps ciblant les imperfections longitudinales conformément à la norme EN ISO 10893-10.	Niveau d'acceptation U2 Sous-catégorie C
Inspection électromagnétique	Évaluation non destructive des fuites de flux des parois de tubes pour les qualités ferromagnétiques afin de découvrir les inclusions souterraines selon EN ISO 10893-3.	Limites du niveau d'acceptation F2
Audit laser dimensionnel	Télémétrie laser sans contact à haute vitesse et continue à 360 degrés pour confirmer l'uniformité du diamètre extérieur nominal et la rondeur de la section transversale.	Strictement à l'intérieur FR 10216 enveloppe

18. Passivation chimique post-fabrication & Optimisation de la chimie des surfaces

Pour obtenir une résistance maximale à la corrosion dans les réseaux de procédés chimiques, les tubes en acier sans soudure finis subissent des traitements précis de décapage chimique et de passivation par immersion. Ce traitement métallurgique élimine toute trace de tartre d'oxydation, mise à l'échelle du broyeur, ou du fer sans élément incorporé sur les parois internes et externes des tubes provenant de lignes de laminage à chaud à haute température.

En traitant les surfaces sans joints avec des formulations ciblées de mélanges d'acides ($HF + HNO_3$) ou huiles anticorrosion claires, la barrière d'oxyde passive sous-jacente est stabilisée. Cette couche barrière moléculaire bloque l'oxydation atmosphérique et les attaques chimiques dues à l'humidité ambiante ou aux flux de processus agressifs., prolonger la durée de vie des tuyaux dans des environnements exigeants.

Tableau 22: Matrice des paramètres de traitement de surface industriel standard

Formulation chimique	Température de la solution volumétrique.	Durée de l'immersion	Qualité de finition cible
Bain de décapage acide ($HNO_3/HF$)	25°C – 40°C	15 – 45 Minutes	Détartrage complet
Galvanisation à chaud ($Zn$)	440°C – 460°C	Temps de trempage basé sur WT	Poids du revêtement ≥ 500 g/m²

19. Traçabilité réglementaire & Normes de certification des matériaux

Dans des environnements de traitement à haute pression et critiques, l’origine des matériaux et la transparence structurelle métallurgique sont des impératifs juridiques non négociables. Tous les matériaux de tuyauterie construits selon EN 10216 doit maintenir un suivi structurel ininterrompu depuis l'étape du four de fusion primaire jusqu'aux opérations finales de dimensionnement à froid ou à chaud. Chaque lot est référencé à des numéros de chaleur spécifiques de l'usine via une gravure laser permanente ou un estampage dur le long de la longueur extérieure du profil du tuyau..

Pour obtenir l’approbation structurelle des superviseurs de l’inspection du système, les documents de livraison doivent comporter un EN officiel 10204 Taper 3.1 ou Tapez 3.2 certificat d'inspection. Ce document détaille les configurations chimiques réelles des échantillons de poches., mesures précises des pannes mécaniques (y compris les limites d'élasticité supérieures $R_{eH}$, limites ultimes de traction $R_m$, et pourcentage d'allongement $A$), aux côtés de rapports de tests non destructifs vérifiés et de confirmations d'audit dimensionnel.

Tableau 23: Normes du cadre réglementaire de traçabilité

Mécanisme de réglementation	Portée de la vérification & Attributs de suivi	Niveau de conformité
DANS 10204 Taper 3.1 Certificat	Validation obligatoire répertoriant les résultats mécaniques physiques réels de l'usine et les valeurs chimiques provenant de superviseurs d'essais indépendants..	Suivi thermique entièrement traçable
Directive Équipements Sous Pression (DESP)	Conforme à la directive européenne 2014/68/UE relative au confinement de la pression des fluides au-delà des limites des équipements industriels.	Certifié CE, sans danger pour la pression.
Pochoir extérieur continu	Marquage permanent des surfaces structurelles indiquant les codes de référence standard, dimensions précises, nom de la nuance d'acier, et code thermique primaire.	100% Identification sur le terrain

20. Compatibilité des protocoles CIP/SIP & Produits chimiques de maintenance préventive

Maintenir l’intégrité structurelle des murs EN 10216 les conduites sous pression sans soudure au cours de campagnes de production pluriannuelles nécessitent le strict respect des régimes de nettoyage et de maintenance standardisés. Des vitesses de fluide inappropriées ou des expositions à des produits chimiques propres peuvent entraîner une érosion-corrosion localisée ou une accumulation de dépôts de tartre., qui dégradent le volume interne du tube au fil du temps.

Pour éliminer complètement l’accumulation de sédiments et éviter la corrosion par piqûres, les canalisations de traitement à haute pression doivent supporter une limite minimale de vitesse du fluide. En outre, les opérations de rinçage thermique des chaudières utilisant de la vapeur surchauffée jusqu'à 350°C nécessitent une surveillance attentive des variables de dilatation thermique afin d'éliminer les configurations de contraintes mécaniques localisées le long des coudes de tuyaux soudés sur site.

Tableau 24: Seuils de cycle opérationnel de rinçage de maintenance standard

Phase opérationnelle	Composition chimique / Moyen	Plage thermique	Seuil cinétique cible
Rinçage alcalin	Mélanges de soude caustique diluée pour le détartrage des dépôts organiques.	60°C – 80°C	Min.. Vitesse: 1.2 MS
Détartrage inhibé par l'acide	Mélanges formulés d'acide citrique ou sulfamique pour l'élimination du tartre.	40°C – 55°C	Suivi des inhibiteurs requis
Chasse à la vapeur surchauffée	Vapeur sèche pour le nettoyage opérationnel des lignes.	150°C – 350°C	Taux de chauffage contrôlé

21. Dynamique fluide & Considérations mécaniques sur la couche limite

Du point de vue de l'ingénierie, les matrices transversales internes définies par la EN 10216 sont optimisés pour contrôler les profils d'écoulement turbulents et les contraintes de cisaillement de la couche limite du fluide. Lorsque de la vapeur à haute pression ou des mélanges de liquides visqueux traversent un réseau continu, la conception de la paroi interne lisse minimise la perte de charge par pression et empêche la séparation des limites de la poche interne.

Maintenir un régime d'écoulement turbulent stable (Nombre de Reynolds $Re > 4000$) pendant les cycles de rinçage est essentiel pour empêcher la sédimentation. Parce que la géométrie transversale des profilés sans soudure correspond exactement aux pompes métriques et aux raccords forgés standard, les ingénieurs système peuvent minimiser les ajustements localisés du chemin d'écoulement, réduire les points d'usure par cavitation induits par les turbulences le long des limites de pression.

Tableau 25: Paramètres d'évaluation hydraulique pour toutes les tailles nominales (Tuyaux en acier au carbone)

DO nominale (mm)	Diamètre interne ($D_i$ à 4,0 mm WT)	Section transversale de la zone d'écoulement	Taux volumétrique cible (à 2.0 MS)
48.3 mm	40.3 mm	1275.6 $\text{mm}^2$	~ 9.18 $\text{m}^3/\text{h}$
76.1 mm	68.1 mm	3642.3 $\text{mm}^2$	~ 26.22 $\text{m}^3/\text{h}$
114.3 mm	106.3 mm	8874.8 $\text{mm}^2$	~ 63.90 $\text{m}^3/\text{h}$
168.3 mm	160.3 mm	20185.8 $\text{mm}^2$	~ 145.34 $\text{m}^3/\text{h}$

Attestation & Documentation

Tout UN 10216 les tuyaux sans soudure fournis par Aber Steel sont accompagnés de:

DANS 10204 Taper 3.1 Certificat d'essai en usine (analyse chimique, propriétés mécaniques, Résultats CND).

Traçabilité: Chaque tuyau est estampillé d'un numéro de coulée, grade, et dimensions.

Inspection facultative par un tiers: TUV, B.V., DNV, ou inspection par un géomètre désigné par le client disponible.

Certifications supplémentaires: Conformité NORSOK M-650 (pour le service offshore), Conformité DESP 2014/68/UE, et IBR (Règlement indien sur les chaudières) certification disponible pour les grades P235GH et P265GH.

Les compositions chimiques, paramètres structurels, et les configurations dimensionnelles de ce répertoire sont conformes aux normes européennes officielles. Avant de finaliser les schémas de processus ou les calculs techniques du système de tuyauterie, vérifier les exigences individuelles par rapport à la norme EN émise par l'usine 10204 3.1 certificat d'inspection.
